本篇将以绍兴市妇幼保健院（绍兴市儿童医院）建设项目为例，介绍BIM技术在建筑全生命周期中的应用情况：


项目概况

绍兴市妇幼保健医院是绍兴最主要的民生工程之一，建设过程复杂，信息量大，工作界面多。为此，BIM咨询团队提出 “一流的设计、一流的建设、一流的运营”战略，根据信息化实践经验和国内外成熟技术，针对本项目建立一套信息化服务解决方案。

借助BIM 信息可追溯性、共享性、透明性的特点，贯穿工程整个生命周期，服务智能化（制造）建设和数字化医院管理平台。妇保院项目全生命周期包含方案阶段、设计阶段、生产阶段、施工阶段和运维阶段。


方案阶段

妇保院项目建立完整的协同目标计划和执行体系，制定项目BIM实施方案，保证施工阶段均符合《建筑工程信息模型应用统一标准》的精度要求。

制定项目实施样板文件，实现BIM模型标准化传递，模型应用及成果交付的一致性和连贯性。在建模优化过程中，各专业发现问题并及时记录，形成可追溯性文件，方便各方查阅。

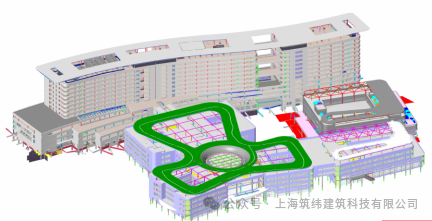

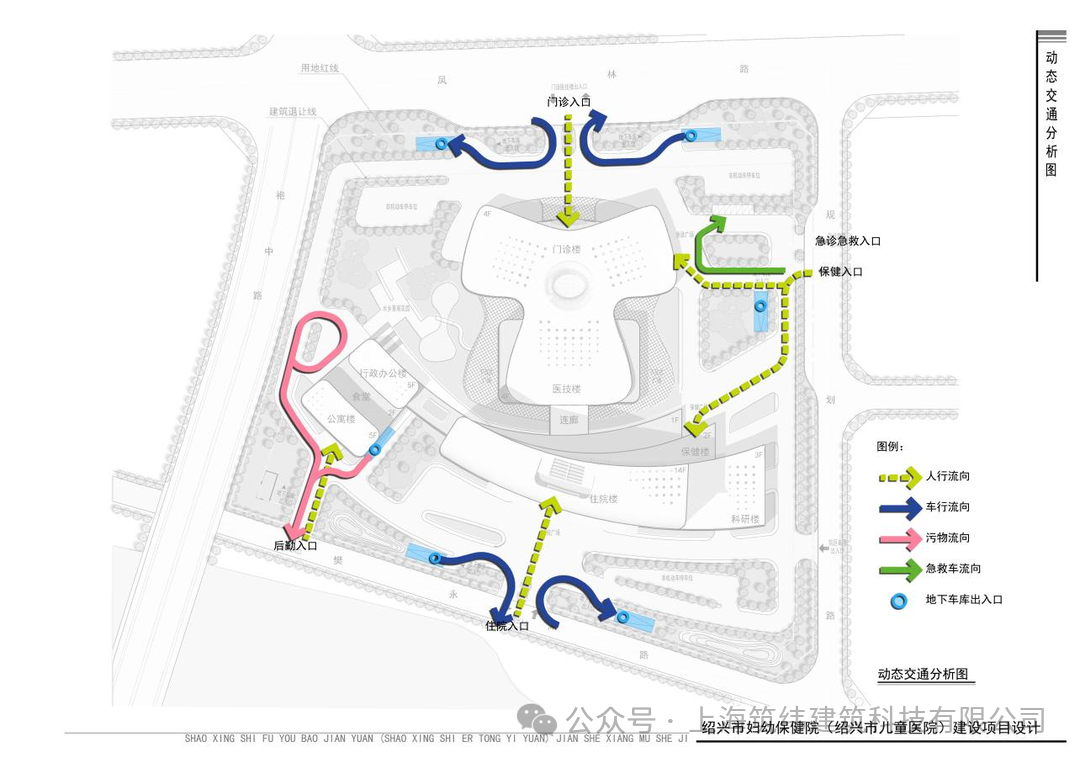

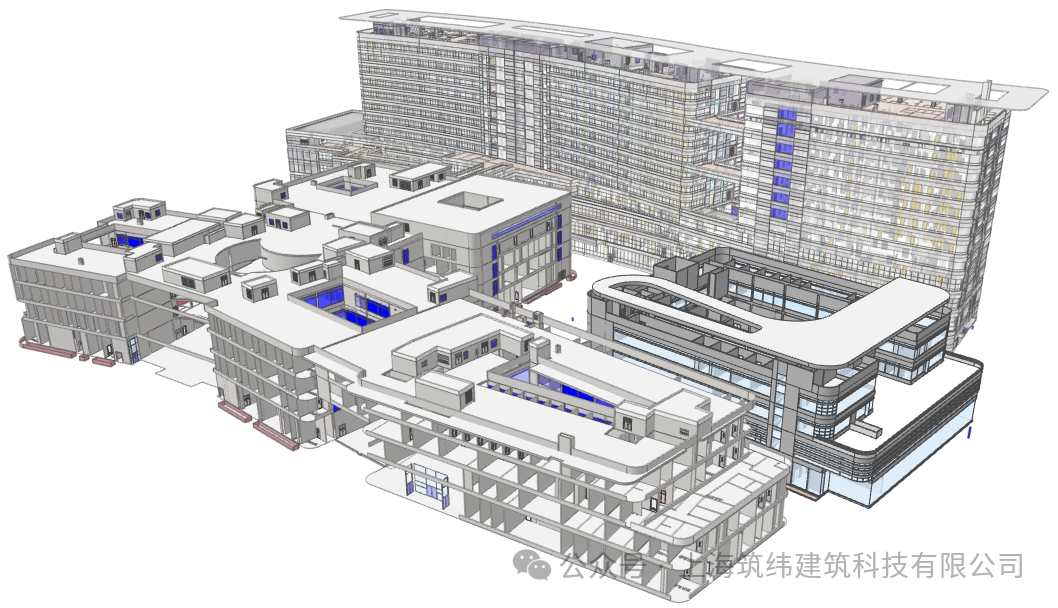

在方案阶段建立BIM模型，用来充当各参建方的数据载体，体现出项目的周边环境及整体定位。利用BIM数据模型进行环境各项指标参数分析，为建筑位置及形体确定提供可靠的技术支持，同时避免后期设计的调整与反复修改，提高工作效率及设计质量。

通过 BIM 进行拟建项目的参数建模，渲染同等比例的显示建筑物在不同周遭环境中所呈现的不同效果，让项目决策人直观地判断拟建项目的可行性。


设计阶段

BIM技术将专业、抽象的二维建筑描述通俗化、三维直观化，进而让专业设计师和建设方等非专业人员更加清晰明确项目的需求是否满足，对项目的决策更为准确。

项目设计阶段的BIM应用依托模型构建，发现设计施工图不合理、设计问题共计162处，并形成BIM咨询报告。

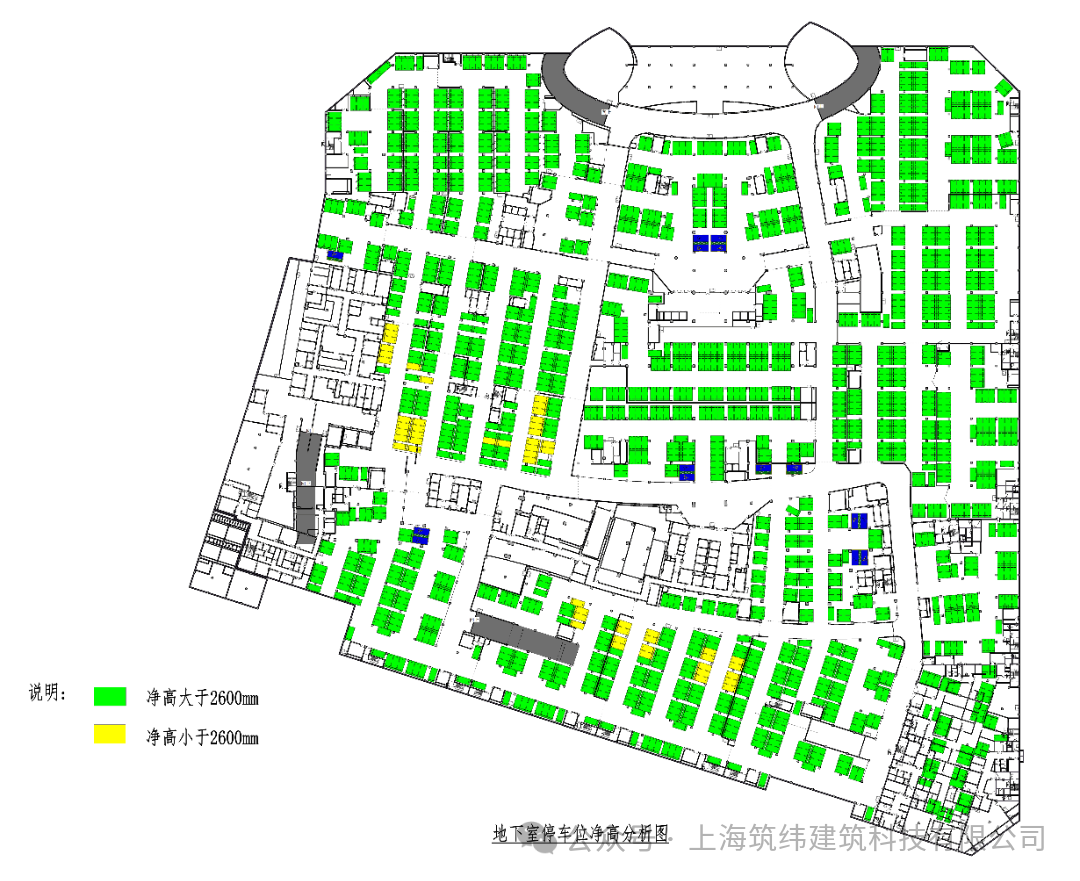

BIM技术辅助地下空间规划，利用编程软件，编译净高分析程序，进行地下车库分析，充分暴露可能出现的各种问题，提前进行合理规划，最大限度提高地下空间的利用率。

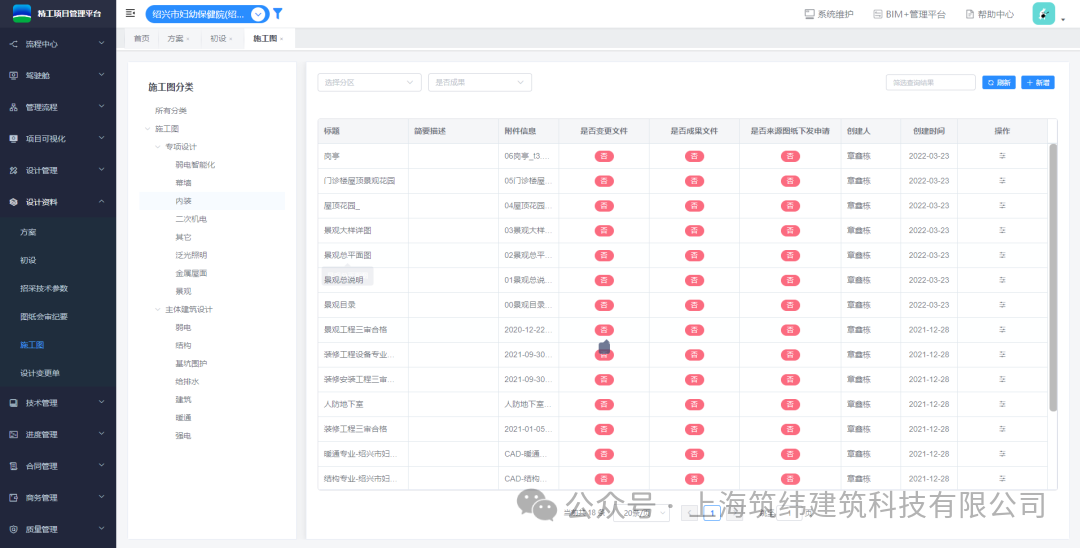

项目设计阶段的BIM技术应用成果上传到BIM+信息平台，进行整合并对各参建方信息共享，达到高效的信息协同和衔接，整体效率提高，实现整个项目生命周期的协同工作。


生产阶段

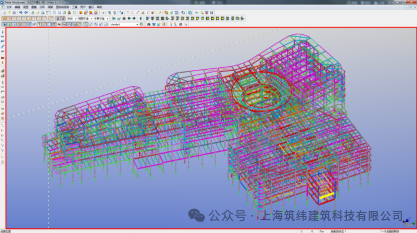

钢结构深化设计（包括柱脚、埋件、柱对接节点、梁梁节点、梁柱节点的细部尺寸、焊缝坡口尺寸、螺栓排布的深度设计以及合理的杆件分段等），直接导出相应工程量统计清单，指导工厂进行预制加工，深化设计后模型深度LOD400~LOD500。

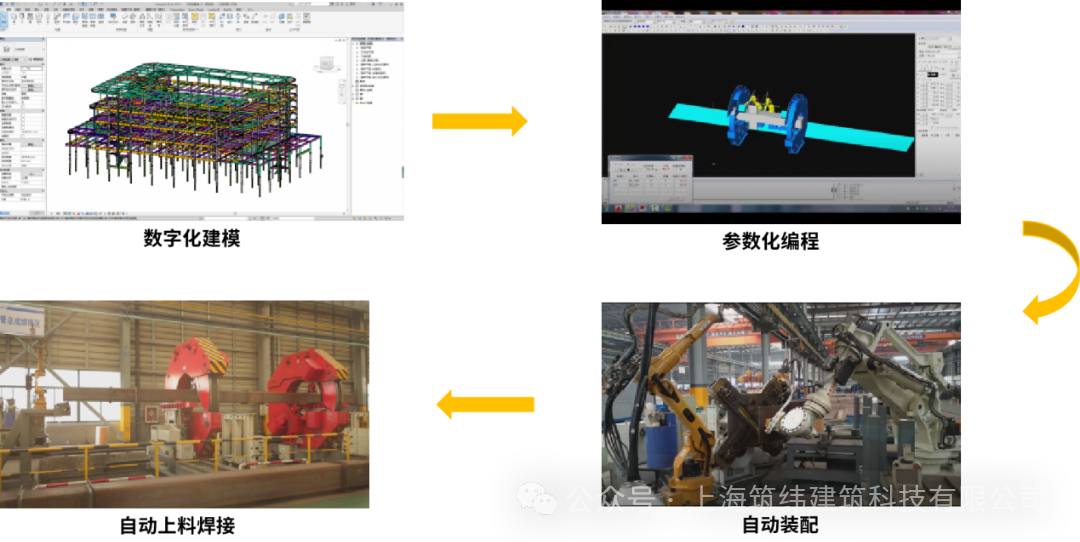

BIM模型与数字化加工设备关联， 进行预制钢构件制造，从而提高精度和质量。


施工阶段

基于BIM模型进行施工图深化设计，将各个专业各个系统设计整合在一起，专业和系统的冲突及碰撞清晰明了，且相较于传统二维 CAD 设计调整更快，在施工前即可修改调整到位，减少设计纠纷，加快施工进度，减少浪费。

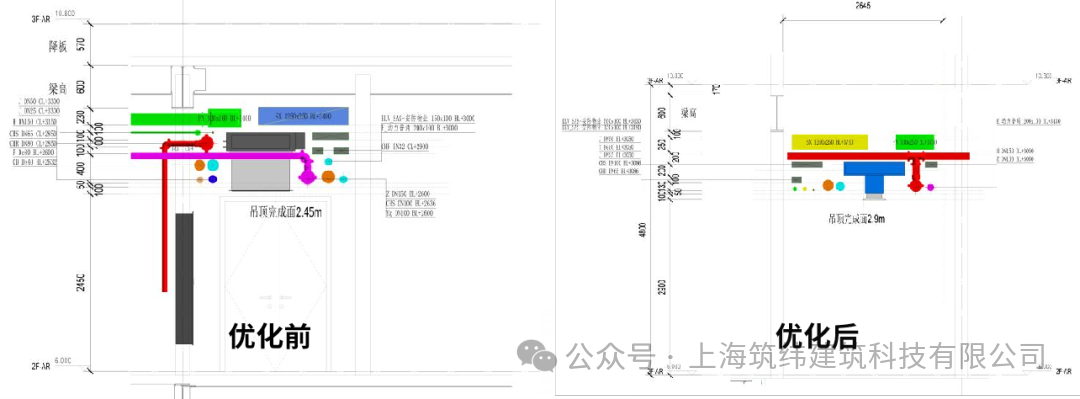

通过管线综合深化设计，结合施工现场情况，合理使用空间净高，并对吊顶高度深度优化，例如下图：走道优化前吊顶高度2.45m，通过深化设计之后，吊顶高度2.9m，管线排布更加合理，使用及感官体验得到极大提升。

通过BIM模型复核装修设计净高是否可行，提前向各参建方及时预警，提供相对准确的装修标高数据。

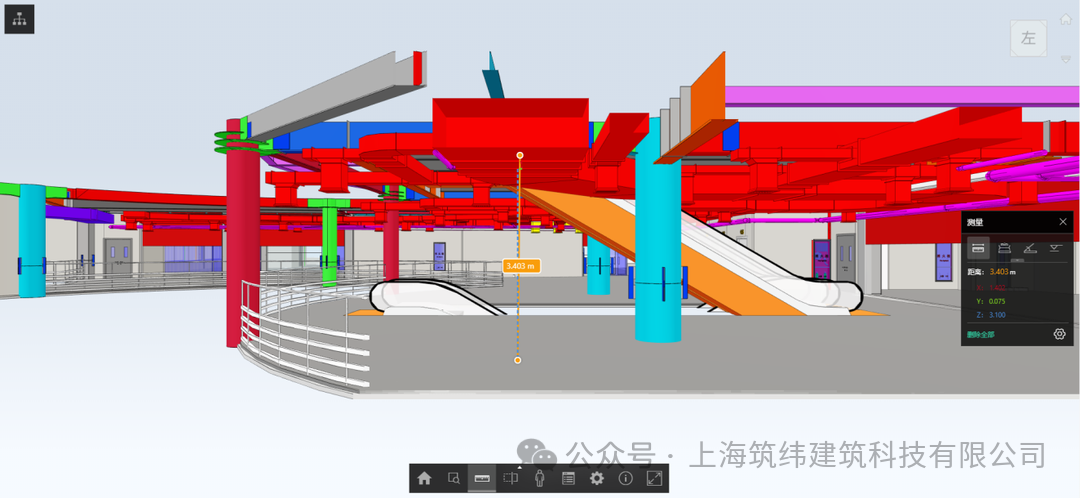

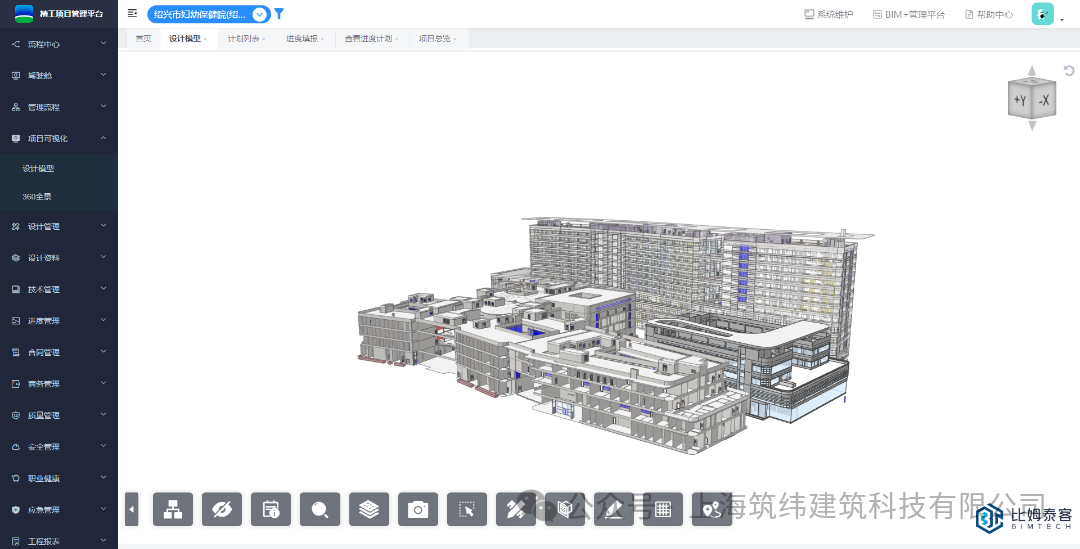

BIM+平台网页版轻量化模型达到线上线下可同时交底，各参建方也可以通过轻量化模型提出修改意见，减少施工过程中返工情况发生。

深化设计后的BIM模型通过信息平台发布轻量化模型信息，施工班组通过移动端、PC端及时查看，从而能够精准施工，提高施工效率。

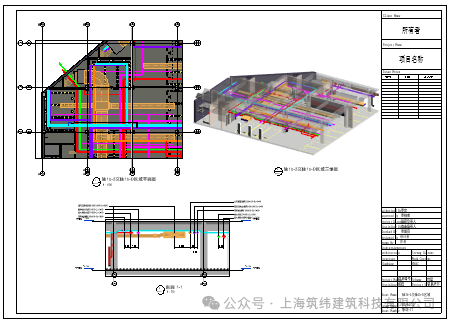

团队分楼层分区域出具管线综合优化及支吊架的平面、剖面及三维节点大样，现场施工人员根据交付的图纸，制作支吊架并完成机电管线安装。项目对交叉节点优化共计132处，按每处约5000元拆改费折算，节约拆改费用约66万元。

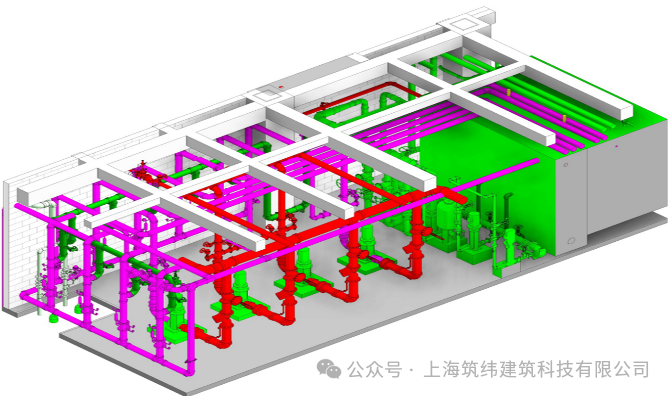

基于BIM应用模型对施工班组进行可视化交底，减少施工返工量，提升施工效率和进度。例如：据现场测算，单个设备机房工期通过BIM应用，将原来两个月工期减少约一半时间，大大提升工作效率与施工进度。

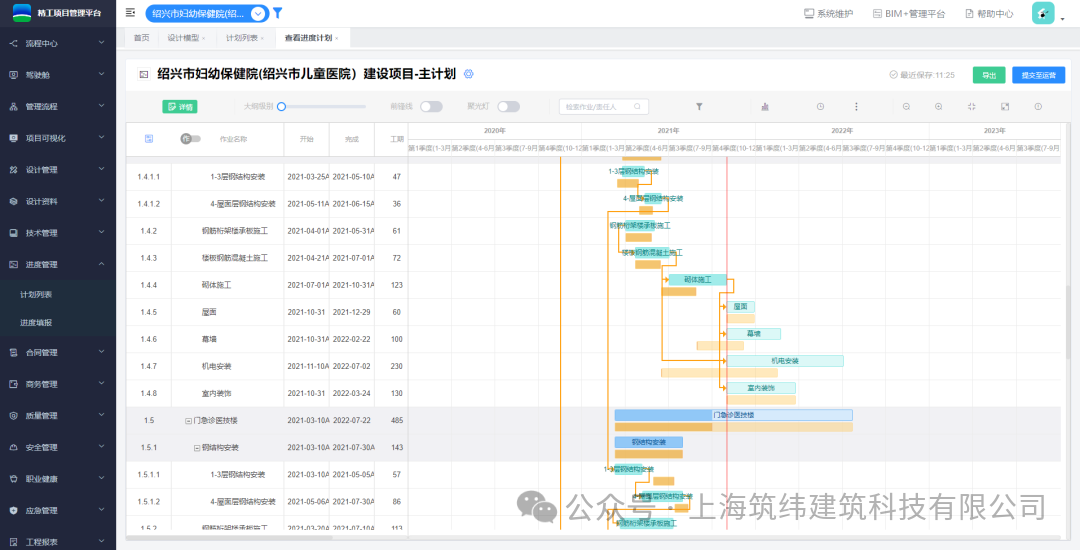

基于BIM应用模型对施工进度进行可视化模拟，让决策者了解工期安排，提前掌握进度内不足之处并协调跟进；让施工班组直观感受施工进程，清晰了解决策者意图。

施工进度计划写入BIM信息模型，将空间信息与时间信息整合在一个可视的4D模型中，直观、精确地反映整个建筑的施工过程，提前预知项目主要施工的控制方法、施工安排是否均衡，总体计划和场地布置是否合理，工序是否正确。


运维阶段

基于BIM模型进行后期深化效果渲染，得到较为真实的效果图，通过不同方案的对比，协助业主迅速解决装修方案比选问题，提升装修单位施工效率。根据BIM三维模型的展现，医院工作人员也可以提出更加优化的方案，为即将开展的医疗工作带来便利。


结语

绍兴市妇幼保健院采用BIM技术介入建设全生命周期，提高建筑行业规划、设计、施工、运维的科学技术水平，促进建筑业全面信息化和现代化，具有巨大的应用价值和广阔的应用前景。
