近日，住房城乡建设部印发智能建造技术导则（试行）。该导则适用于新建房屋建筑工程在勘察、设计、生产、施工、运维等阶段采用智能建造方式开展的建设活动，既有房屋建筑的改建、扩建和市政基础设施建设可参照执行。

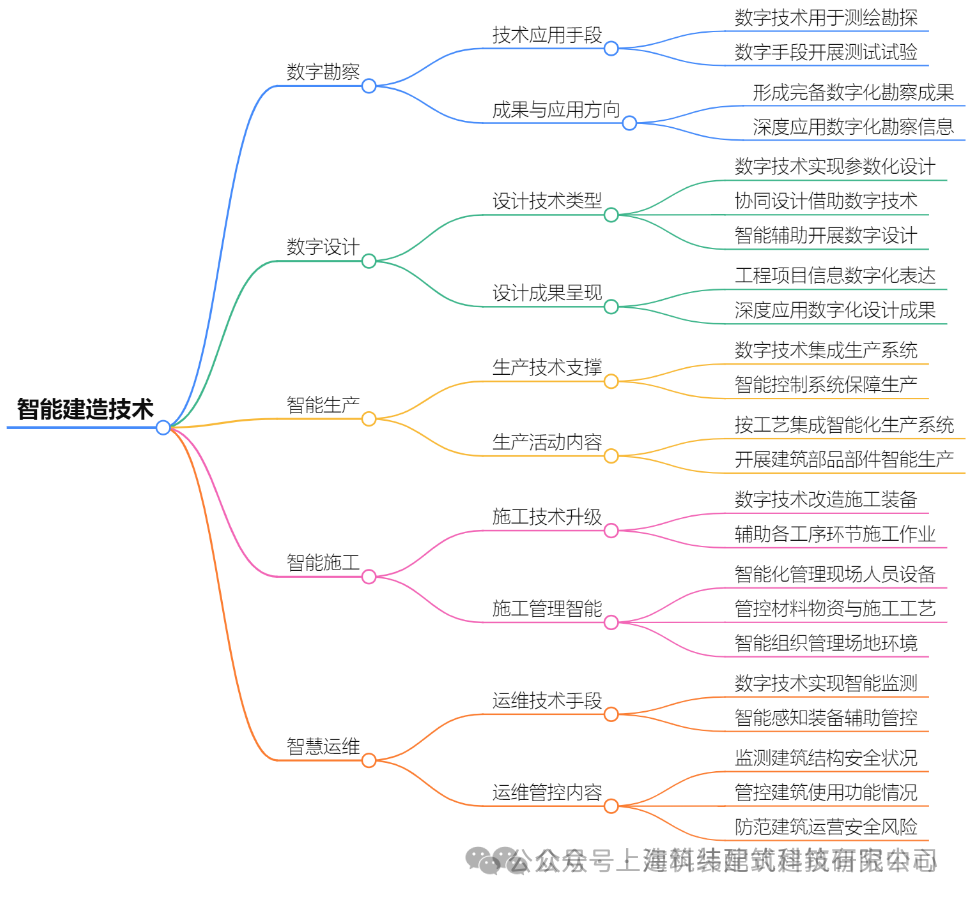

智能建造：新一代信息技术与工业化建造技术深度融合形成的人 机协同建造方式。
数字设计
（一）总体要求
1.综合建筑、结构、机电、装修装饰、景观园林等专业需求，统筹勘察、设计、生产、施工、运维等阶段，提高设计整体性与协调性，确保设计深度符合生产、施工和运维要求。
2.采用正向设计方法， 以 BIM、AI 等数据模型为载体， 实现工程项目设计成果的数字化交付，促进项目全专业、各参与方之间数据的高效传递和共享。
（二）BIM 应用
1.推进 BIM 贯穿建筑工程全生命期应用，实现建设工程项目各参与方的协同工作和信息共享。
2.在规划与方案设计阶段，采用BIM 技术对场地环境、物理环境、出入 口、人车流动、建筑性能等方面进行模拟分析，从适用、经济、绿色、美观四个方面对设计方案进行论 证和优化。
3.在方案沟通汇报阶段，采用BIM 技术对设计方案进行虚拟仿真漫游，通过漫游路线制作建筑物内外部虚拟动画，便于设计方案决策人员直观感受建筑物三维空间，辅助设计 评审、优化设计方案。
4.在初步设计阶段，采用BIM 技术开展技术方案可行性 研究，通过结构安全分析、建筑性能分析、机电管线分析等 工作，论证技术方案的适用性、可靠性和经济合理性。
5.在施工图设计阶段，将各专业设计规范和技术要求嵌 入 BIM 模型，开展碰撞检查、图纸校核等工作，及时发现设计错误，解决空间关系冲突，提高施工图设计质量。
6.在深化设计阶段，采用BIM 技术对钢结构节点、混凝土构件节点、预制构件连接及安装、机电管线、装饰装修等方面进行专项深化设计，将施工操作规范与施工工艺融入深化设计模型，满足施工作业需求。
7.采用BIM 技术对预制构件进行自动优化、配模、编号、出图，并生成生产加工清单，为构件生产和现场装配提供支撑。
8.采用BIM 技术进行机电工程深化设计，通过专项设计软件，绘制配合机电工程预埋预留图、管线综合排布图、管线断面图、机房设备管线布置图等三维施工图和装配式单元预制加工图，解决设备管线排布、管线综合交叉碰撞、系统适配等问题。
9.采用BIM 技术进行装饰装修设计，通过专项设计软件， 绘制室内平面布局方案、效果图、施工图、物料清单，并进 行实时三维渲染，优化设计方案。
（三）协同设计
1.建立涵盖设计、生产、施工等不同阶段的协同设计机制，实现工程建设项目各参与方的前置参与，统筹管理项目方案设计、初步设计、施工图设计和深化设计。
2.对建筑、结构、给排水、暖通空调、电气设备、消防、 幕墙、装饰装修等多专业进行协同设计，避免专业内部及专业之间由于沟通不畅导致的 “错、漏、碰、缺”等问题。
3.各参与方之间采用标准化的文件储存交换格式进行数据交互，保障交互过程中的可用性、完整性和互操作性， 实现数据模型在建筑工程全生命期的高效应用。
4.采用智能协同设计平台，明确参与数字设计的人员分工、操作权限和管理制度，保障工程建设项目各参与方的数据共享、互联互通，并对协同设计资源进行全过程管理，实 现全过程、全专业协同设计。
（四）智能辅助设计
1.采用 AI 大模型辅助生成用于规划设计和开发建设决策的概念规划方案，实现多方案直观对比、实时校核修改、联动指标数据核算、项目协同交互等功能，提高设计质量。
2.采用参数化设计、生成式设计等智能设计方法，辅助创作、优化设计方案和绘制施工图设计文件，生成生产制造 信息。
3.利用智能审查软件辅助审查设计质量，对设计文件进行在线智能审查、在线批注和快速定位，出具审查报告。
（五）设计数据交付
1.采用数据模型进行数字化交付，交付内容包含建筑专业、结构专业、给排水专业、 电气专业、暖通专业、室外给 排水等的设计数据文件，并包含数据模型的创建信息。
2.建筑专业设计数据由建筑专业、必要的结构专业施工图信息模型共同导出，包含各楼层平面图、建筑立面图、设计变更信息等。
3.结构专业设计数据由结构分析计算模型和平法配筋图导出，包含结构设计变更信息、结构总体信息、结构构件 信息、截面信息、荷载信息等。
4.给排水专业设计数据由给水排水专业施工图信息模型导出，包含各楼层平面图、设计变更信息等。
5.电气专业设计数据由电气专业、智能化专业施工图信 息模型共同导出，包含各楼层平面图、设计变更信息等。
6.暖通专业设计数据由暖通专业施工图信息模型导出，包含各楼层平面图、设计变更信息等。
7.室外给排水设计数据由室外给排水施工图信息模型导出，包含设计变更信息等。
