工程机电设备系统支架安装方法三维BIM技术手册（三）

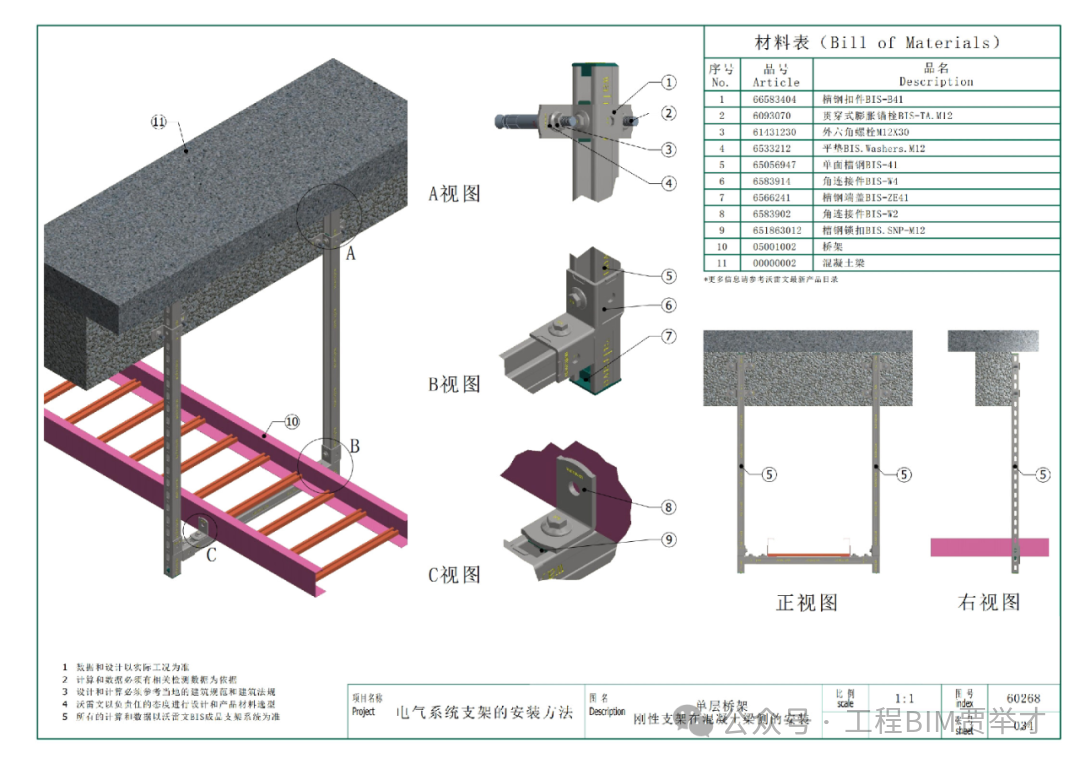

1.单层桥架刚性支架在混凝土板底的安装

2.单层桥架刚性支架在混凝土梁侧的安装

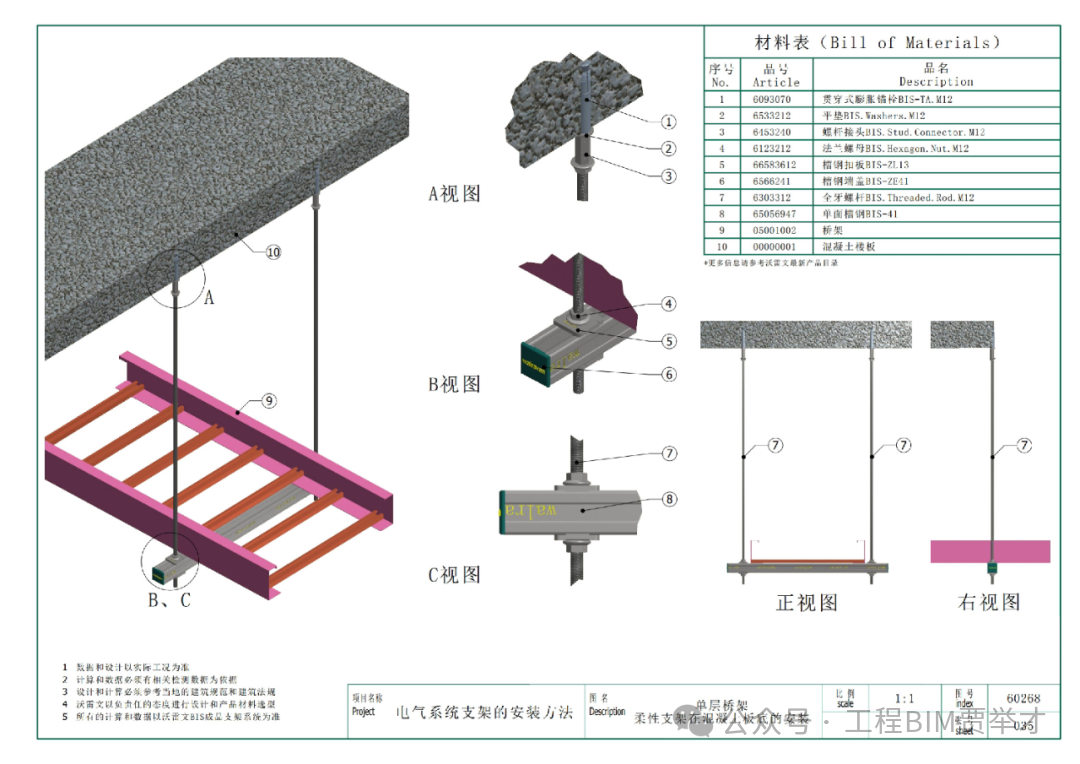

3.单层桥架柔性支架在混凝土板底的安装

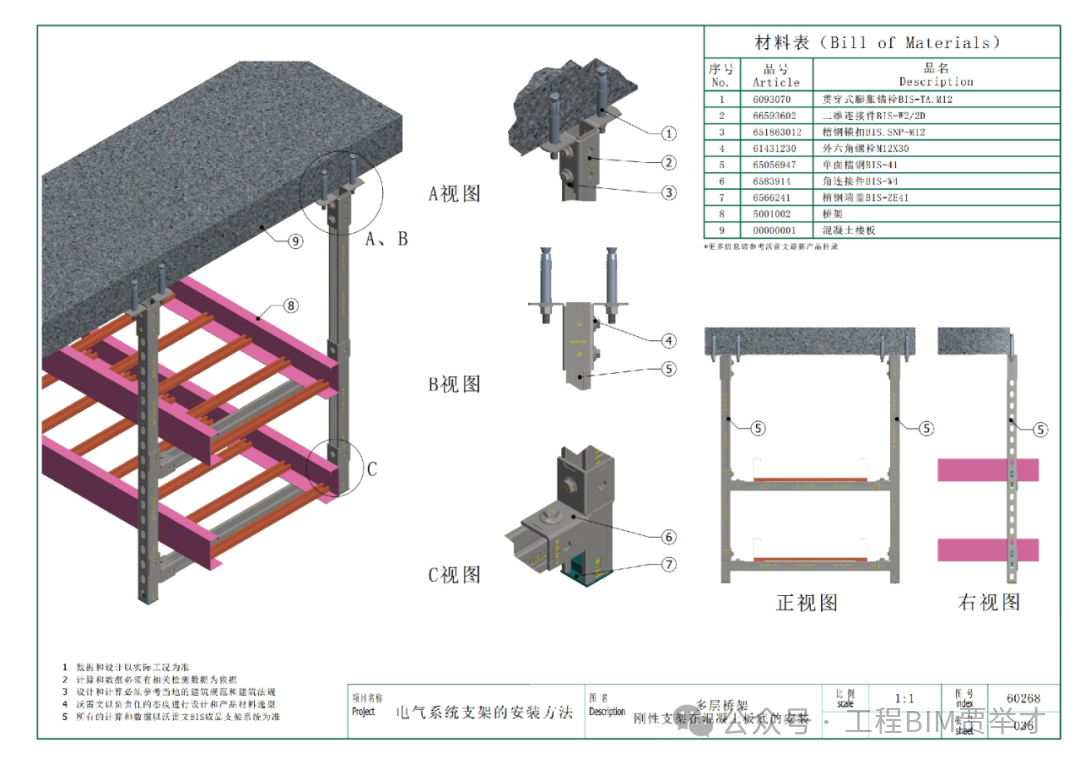

4.多层桥架刚性支架在混凝土板底的安装

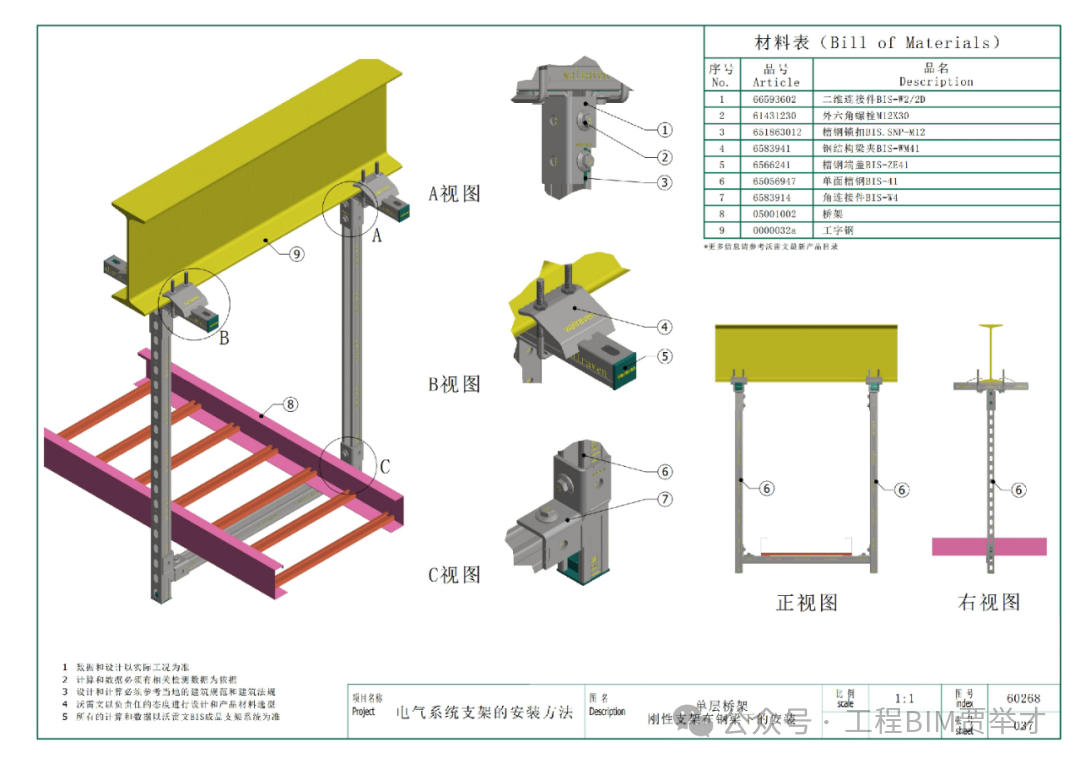

5.单层桥架刚性支架在钢梁下的安装

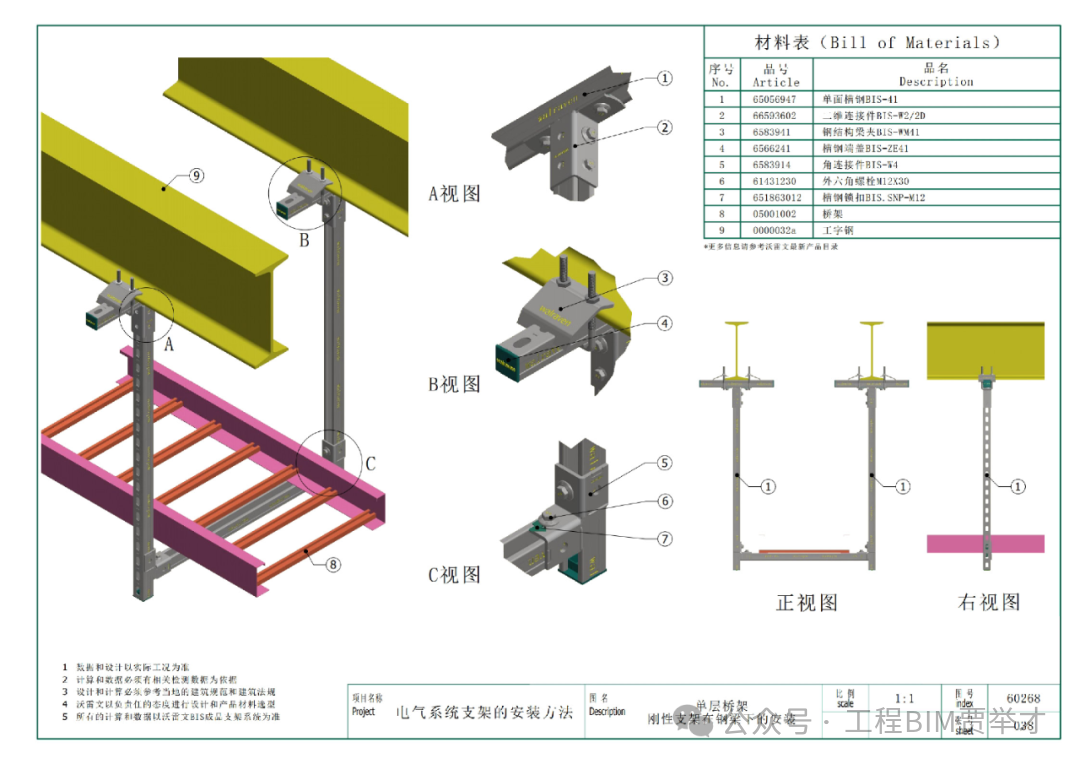

6.单层桥架刚性支架在钢梁下的安装

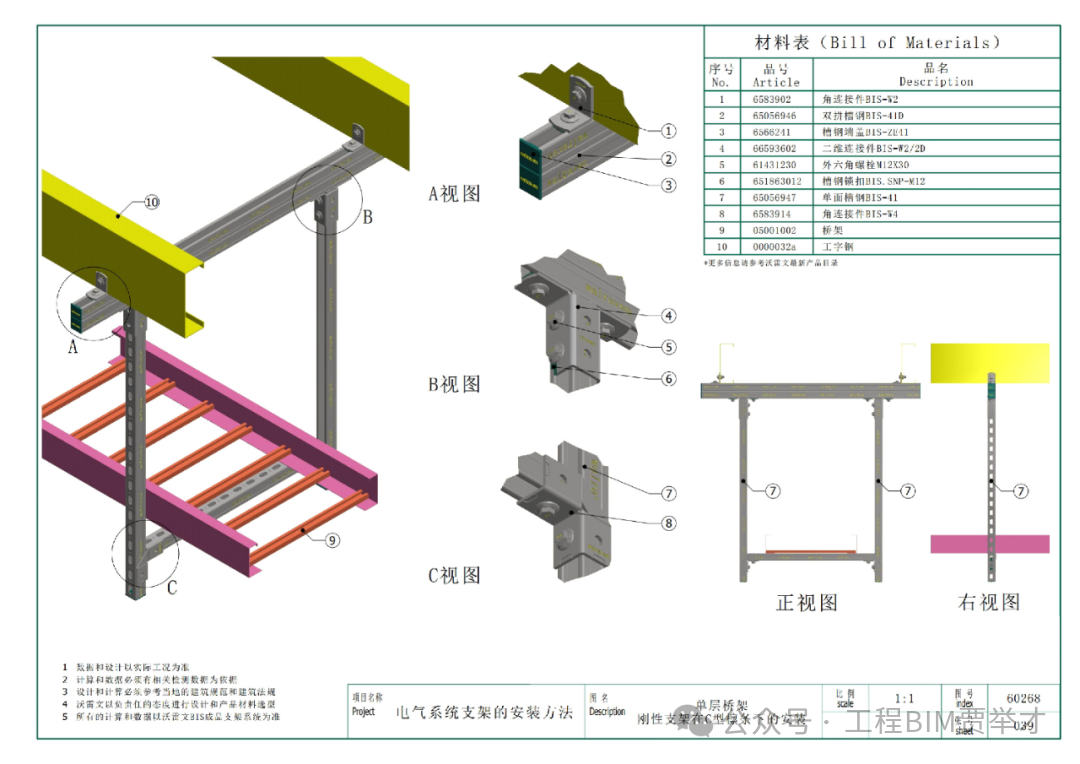

7.单层桥架刚性支架在C型檩条下的安装

8.单层桥架刚性支架在Z型檩条下的安装

9.单层桥架刚性支架在欧本檩条下的安装

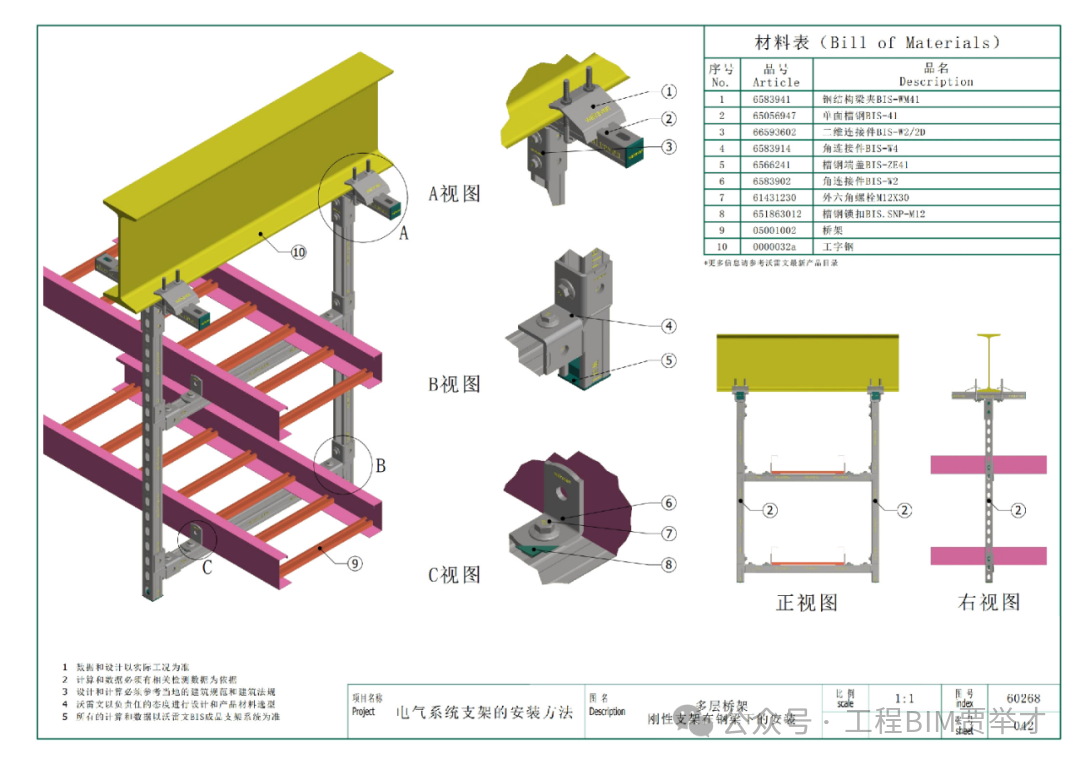

10.多层桥架刚性支架在钢梁下的安装
