建筑总平面设计要求整体交融	优化人流动线及交通接驳系统
患者疗愈环境及医务工作环境要求高	外立面幕墙深化要求高
机电管线深化难度高	专项方案设计深化

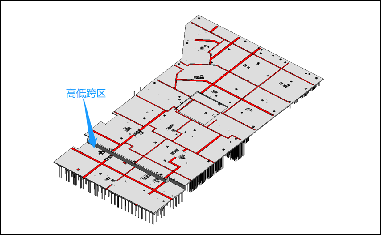

拆换撑施工空间狭小、工序繁琐	高低跨底板体量大、高差大、后浇带密
高大支模施工	一二期连廊及通道施工
直线加速器机房	塔吊基础选型及定位

方案阶段	设计阶段
施工阶段	运维阶段

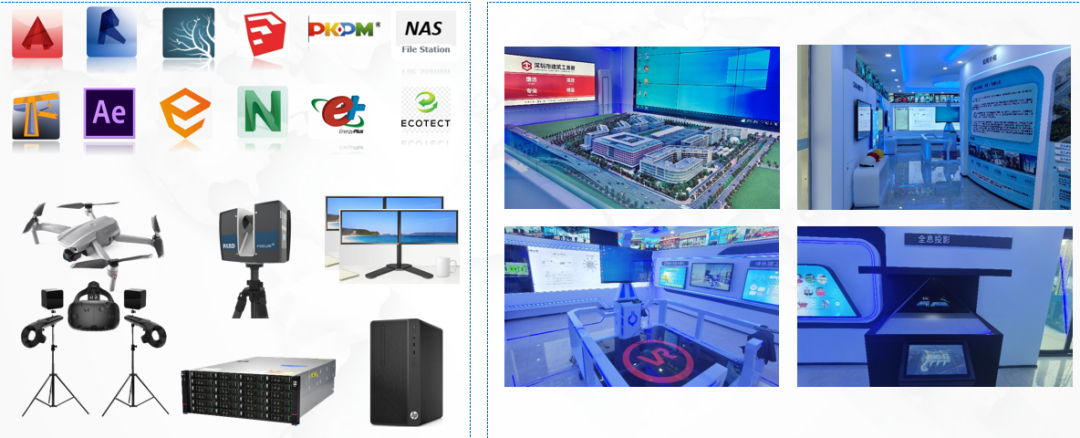

3、软硬件配置

1、方案阶段

• 方案推敲

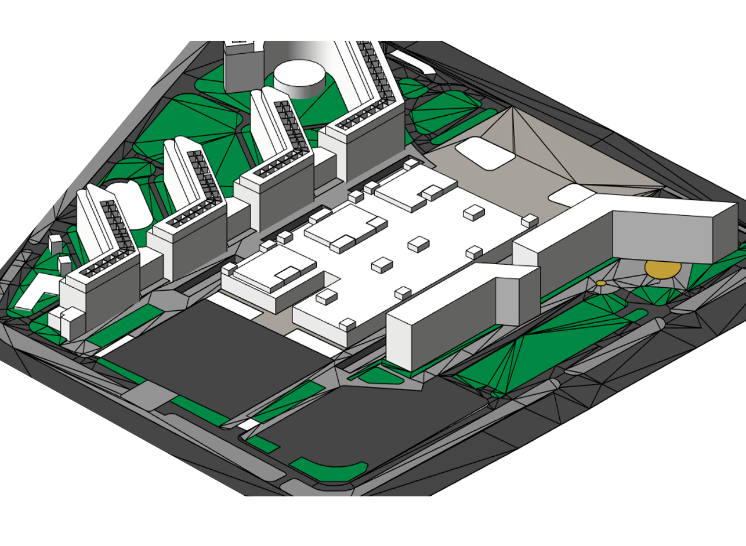

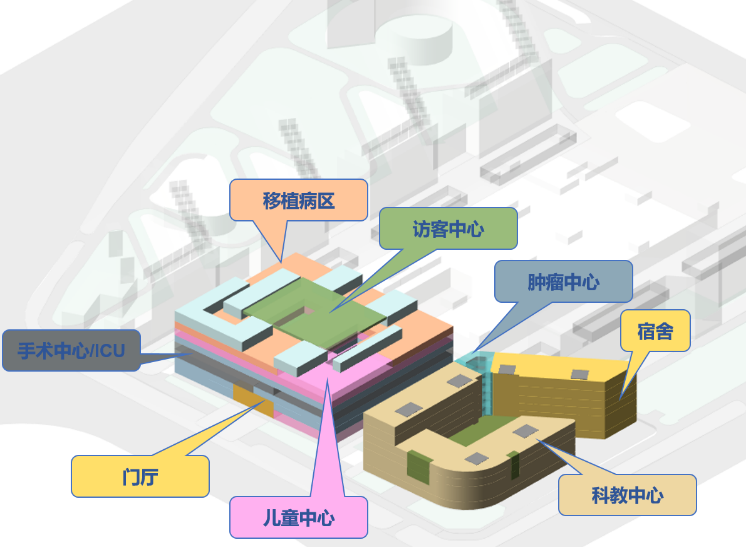

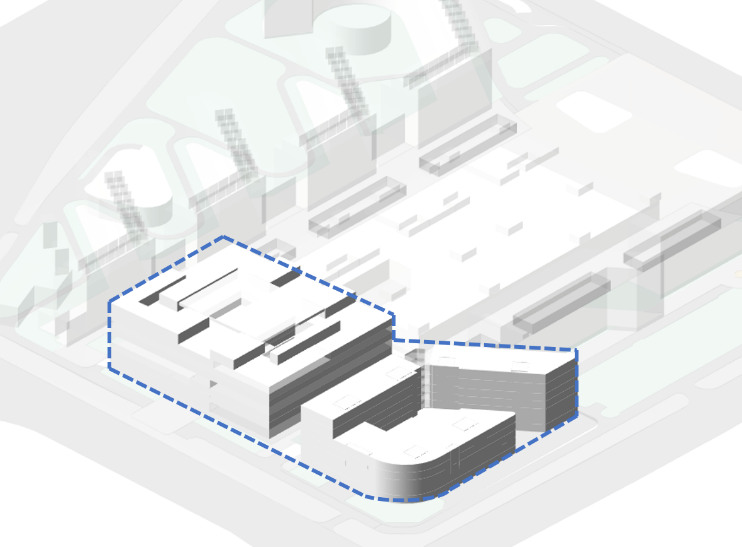

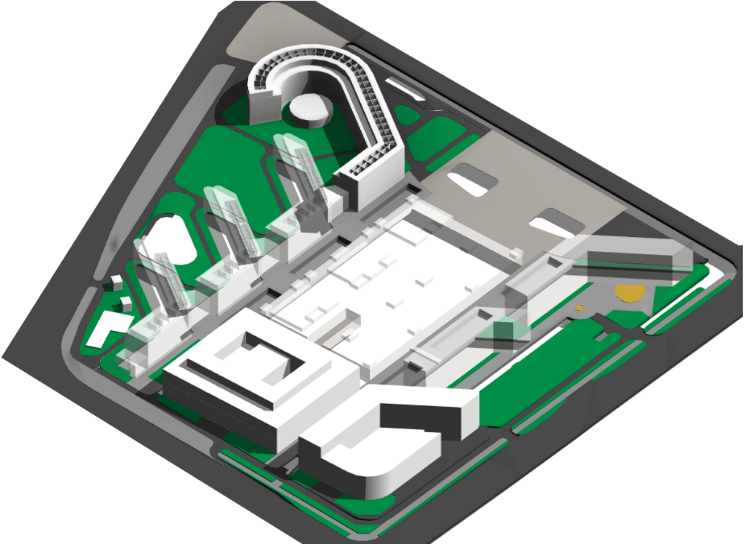

方案设计阶段运用BIM创建一二期总平面模型，通过sketchup、Enscape仿真模拟推演方案三维空间逻辑、功能布局，辅助方案推敲优化，提升决策效率。

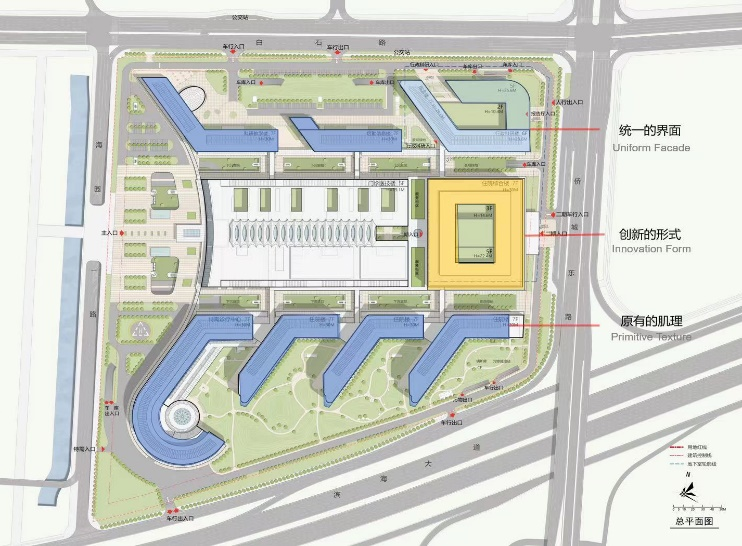

总平面设计优化	模型创建推敲方案	方案决策

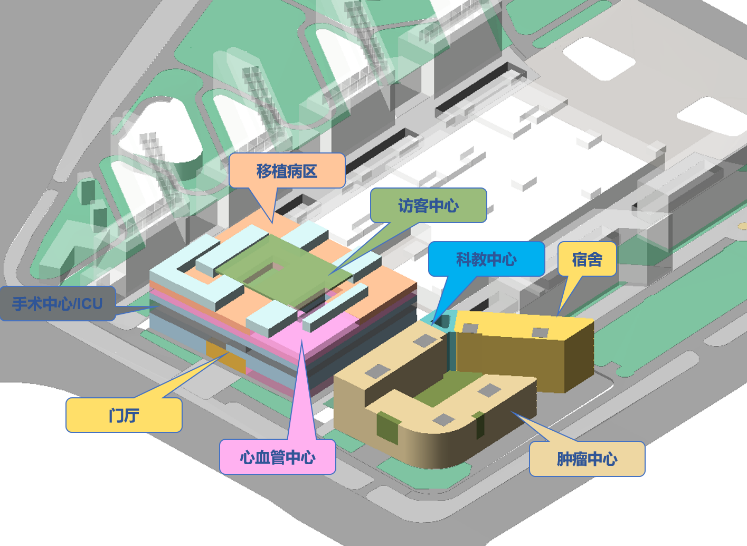

布局优化	功能分析	方案最终决定

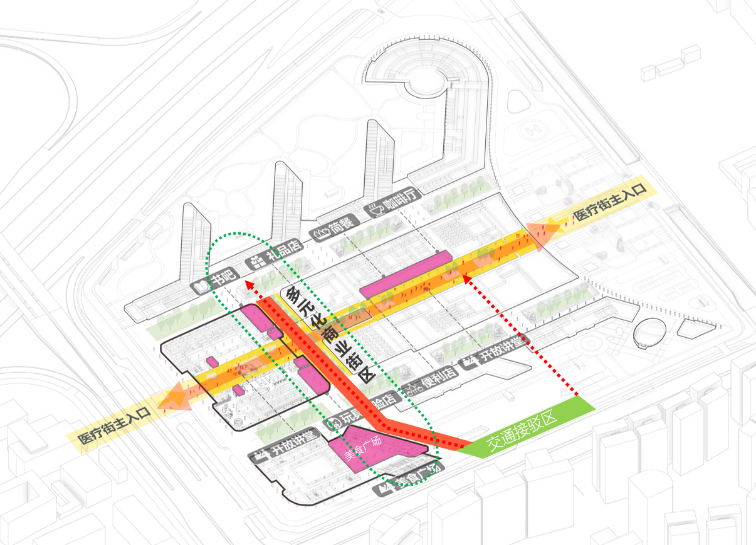

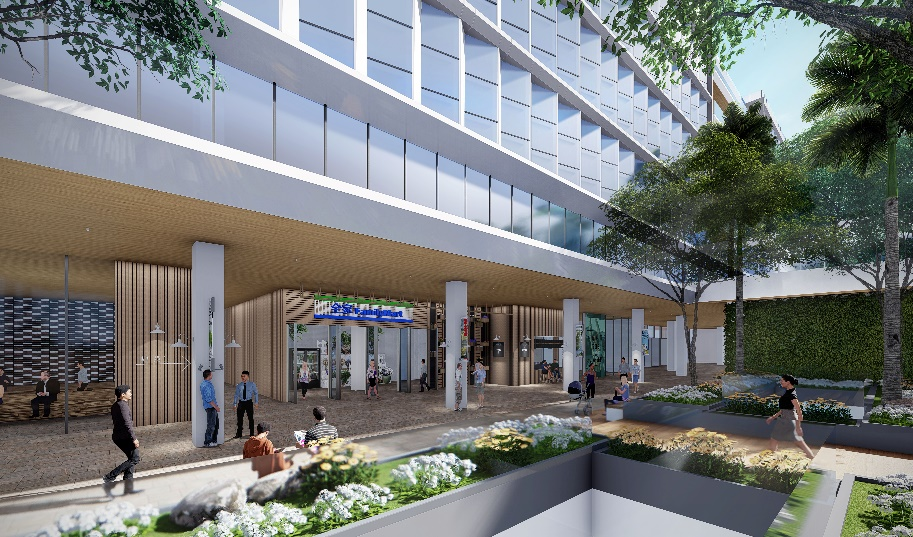

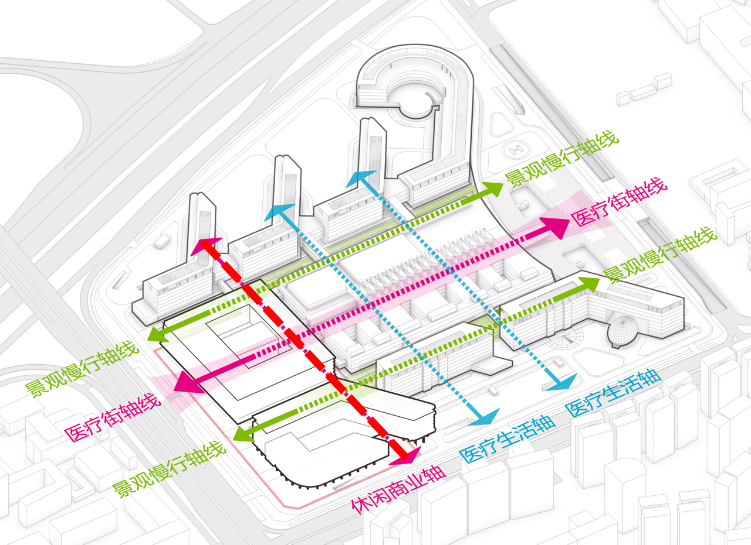

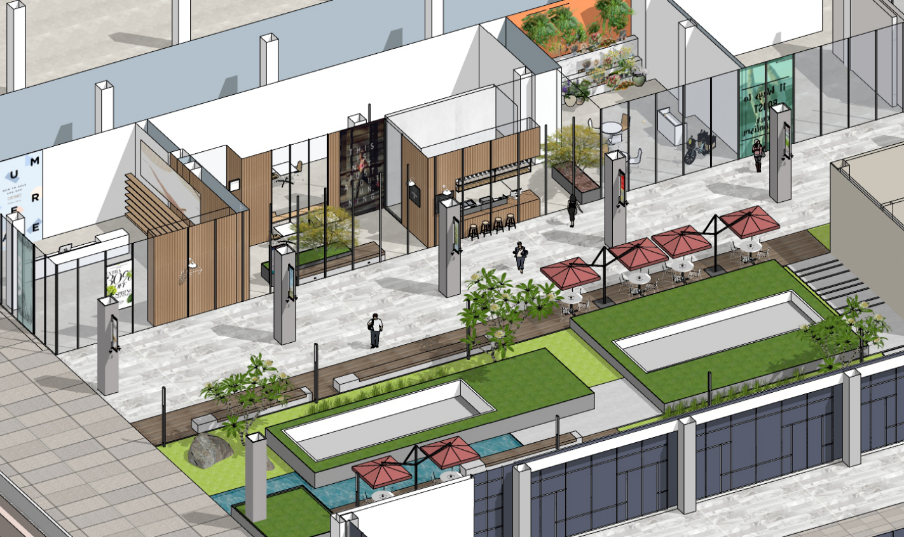

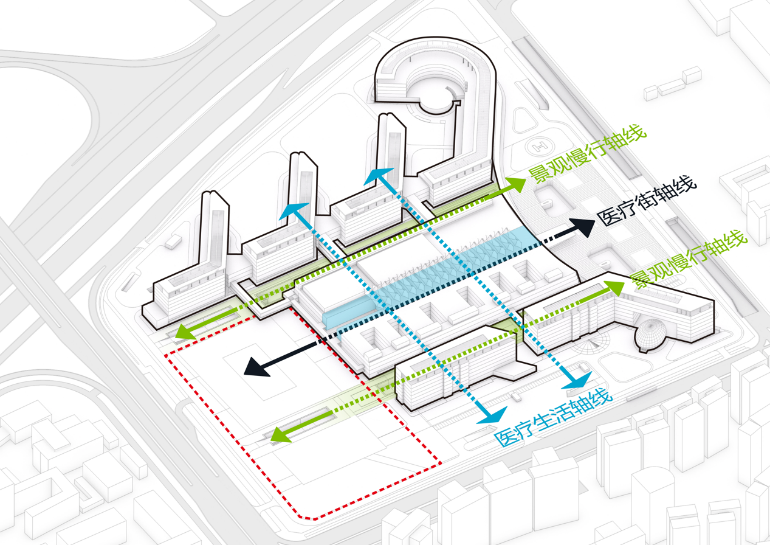

为实现解决原有街区人文关怀较弱、商业配套薄弱且延续一期的空间轴线布局的要求，二期设计延续一期的街区空间轴线布局，延伸医疗街及景观慢行街轴线，增设多元化街区轴线，通过BIM模型及漫游模拟分析主街空间和配套效果，辅助多元化街区设计方案优化完善，满足患者及医务工作者使用需求，提高使用体验。

街区优化完善	流线漫游分析	完善方案

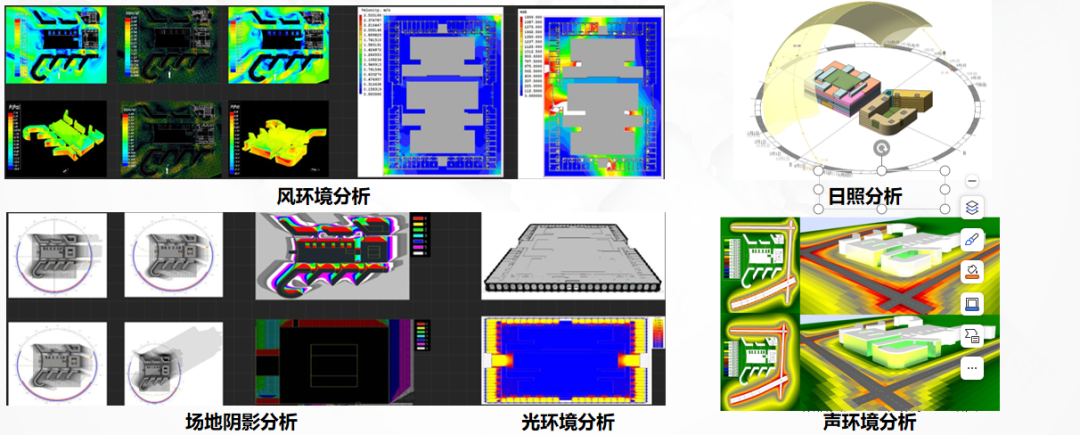

• 建筑性能分析

为提升院区疗愈环境舒适性与低碳绿色可持续性，以BIM设计模型为基础，采用Ecotect光环境分析、 Energy Plus能量分析等三维技术对建筑及周边环境的风、光、声、热条件进行模拟与分析等基础设计分析，通过模拟优化方案为本项目规划报建奠定基础；根据一二级医疗流程方案设计优化结果调整设计方案，以精细化设计提升方案决策效率，实现低碳节能目标。

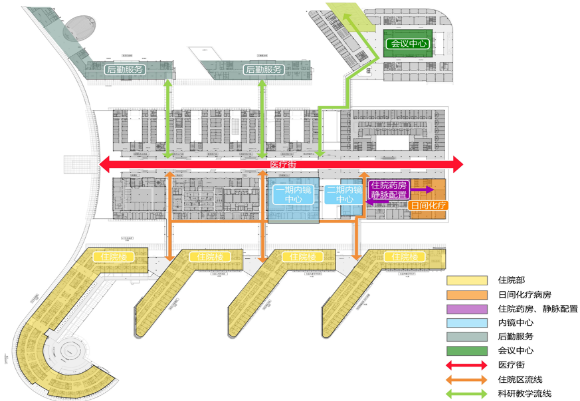

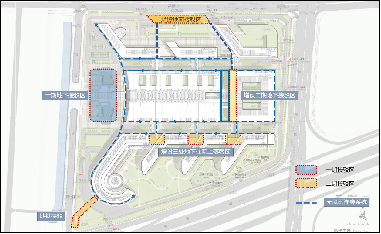

• 交通组织优化

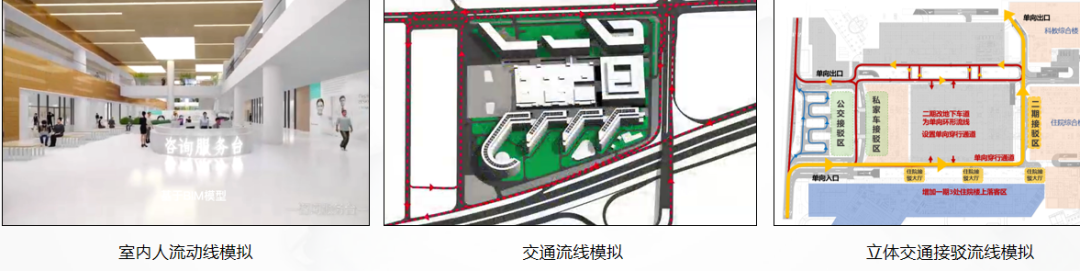

人流动线模拟：应用Navisworks轻量化BIM模型进行医院人流动线模拟，提前预知设计方案人流遇到的问题，优化医院特有的病人门诊、病人就诊

检查、医护人员、护理人员、访客等人流动线，优化一二级医疗流程方案设计，逐步推进设计调整与方案优化。

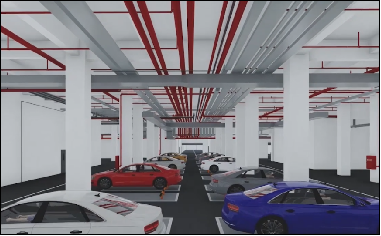

优化交通流线：运用Revit对墙地面、上空引导标识、灯光布置及停车位进行模型建造，通过Navisworks模拟分析车辆动态行驶和静态影响，提出

优化交通设计流线的合理性建议。

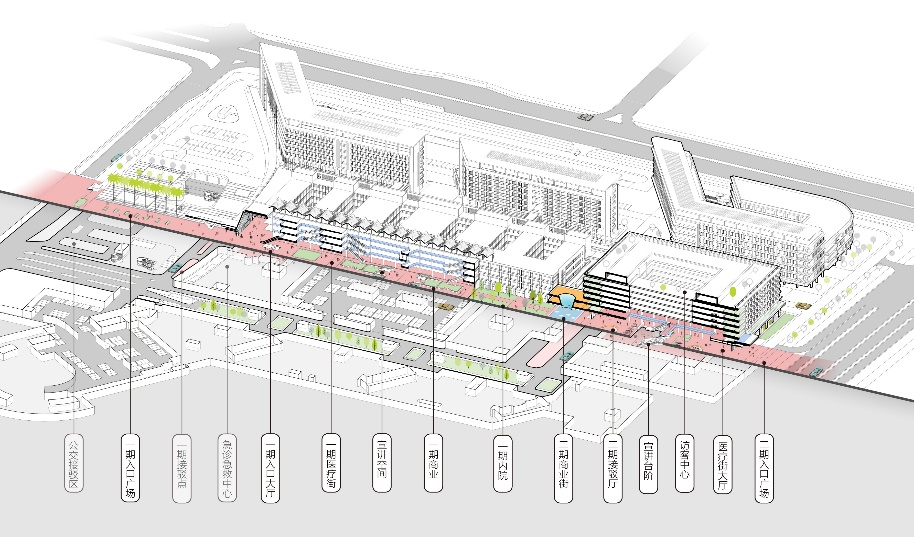

立体交通接驳系统：结合BIM模型三维整合地下交通，形成地下主交通环，有效组织一、二期停车实现资源共享。据模拟分析结果优化原设计方案，

增设交通落客接驳区，通过地下慢行通道与一期接驳区形成无风雨“双接驳”体系，全面强化港大深圳医院原有“人性化立体交通接驳系统"概念。

2、设计阶段

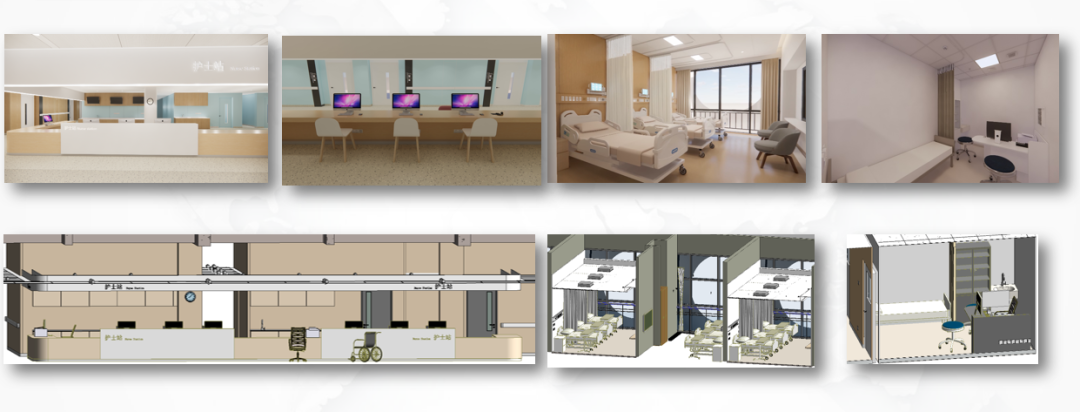

• 精装效果分析

为达到医院方对护士站、病房、诊室等重要功能区域具有高舒适性疗愈空间室内效果，通过创建精装BIM模型，进行全专业模型碰撞检查深化，提高精装点位施工安装精准度及人机关系合理性，运用Enscape软件仿真模拟室内精装效果，身临其境体验护士站、标准病房、诊室等重要区域的精装效果，从医护人员、问诊患者、访客人员等不同人群分析相应舒适性需求，优化各类精装点位与设计效果，利用BIM技术打造“以人为本”高质量疗愈环境。

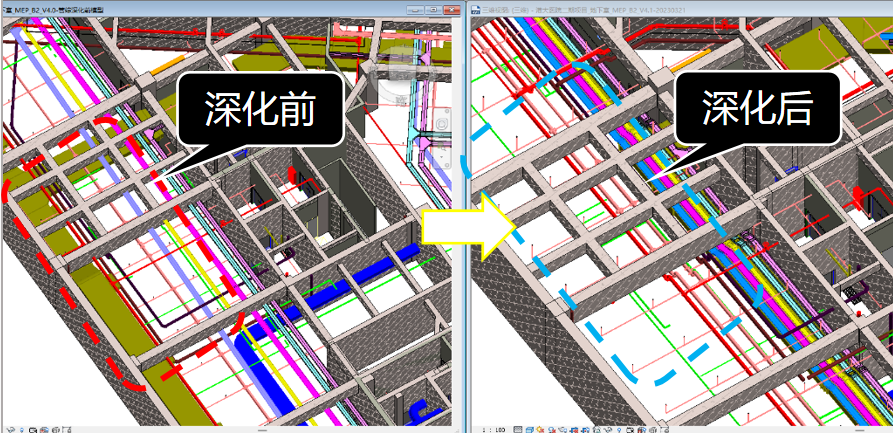

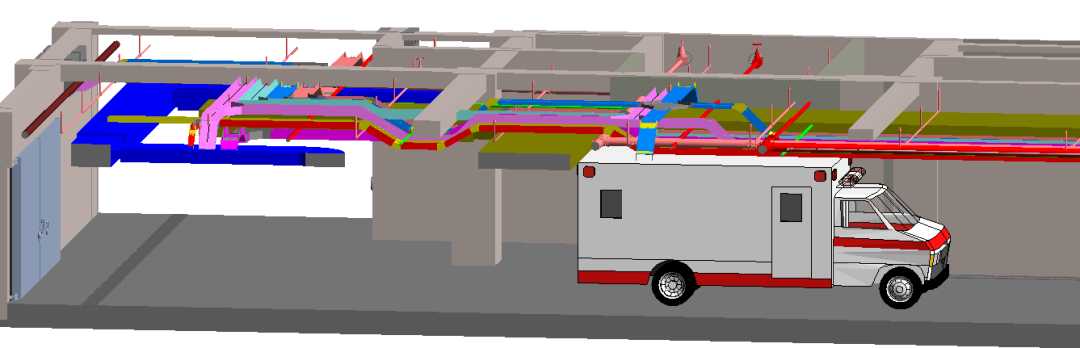

• 机电管综深化及净高分析

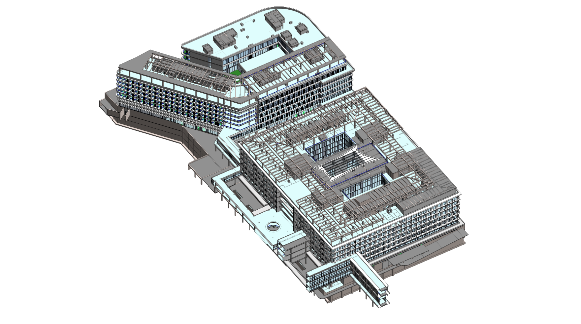

基于设计施工一体化BIM模型，开展机电管综、路由排布深化，以问题报告形式反馈设计处理复杂节点，全面优化设计，根据货运车道路线及净高要求进行净空优化，输出BIM净高分析成果落实至施工图设计中，减少设计变更，实现精细化设计。

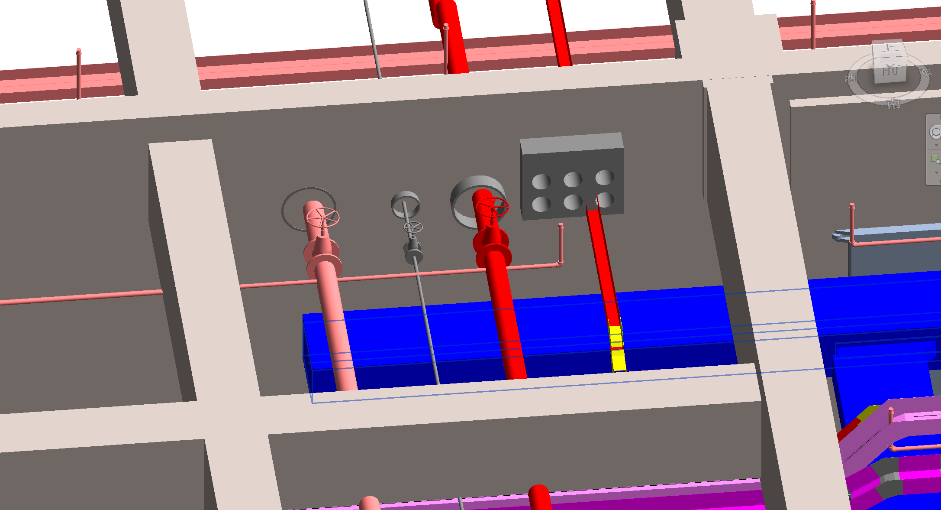

• 机电预留预埋深化及模型出图

根据机电安装要求进行机电管综、结构预埋点位深化，以问题报告形式反馈图纸留洞深化成果，提出BIM深化建议辅助设计图完善，按设计回复确认意见完善模型，通过模型导出结构留洞深化图，辅助管件物料统计及指导现场施工。

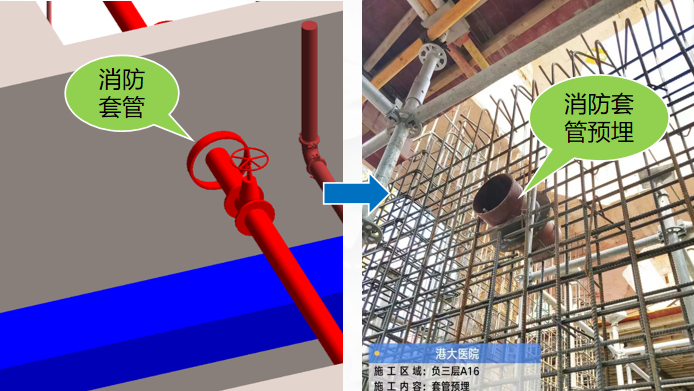

根据机电套管预埋BIM深化图指导现场施工安装，做到实模一致，减少后期开凿砸改，加快工期，降低成本，实现工程“降本增效、精益建造”的高质量建设目标。

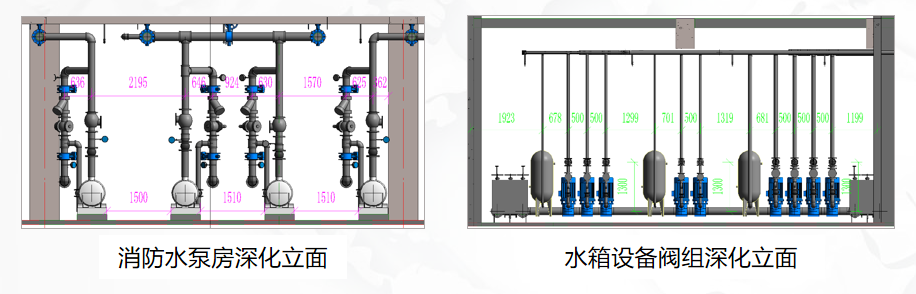

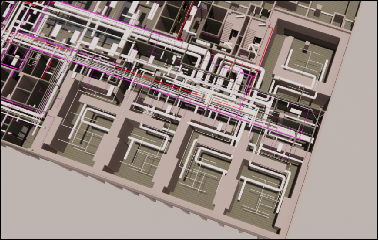

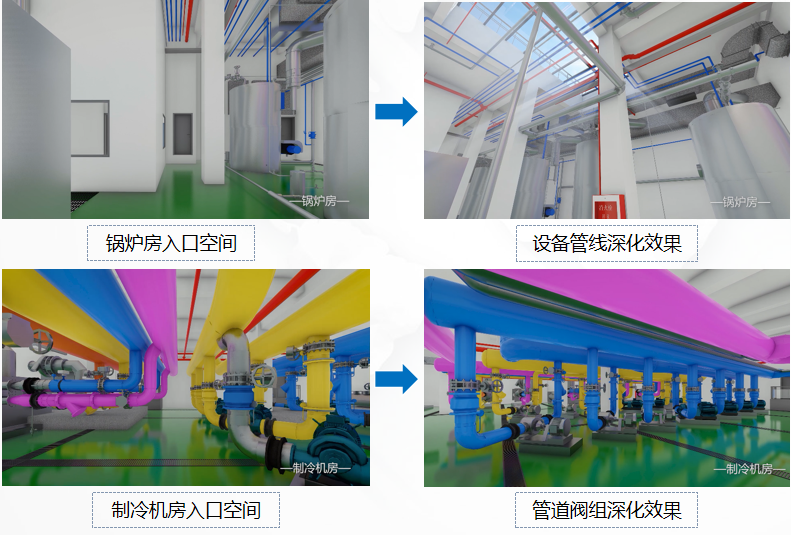

• 设备机房优化出图

按照设备机房尺寸参数与现场安装施工要求，基于BIM模型进行设备机房深化，合理优化接管路由、设备管道安装空间，最终通过模型导出各类设备、阀组及连接管道深化尺寸图，利于设备材料用量统计，保障后期设备机房施工顺畅。

• 机房漫游

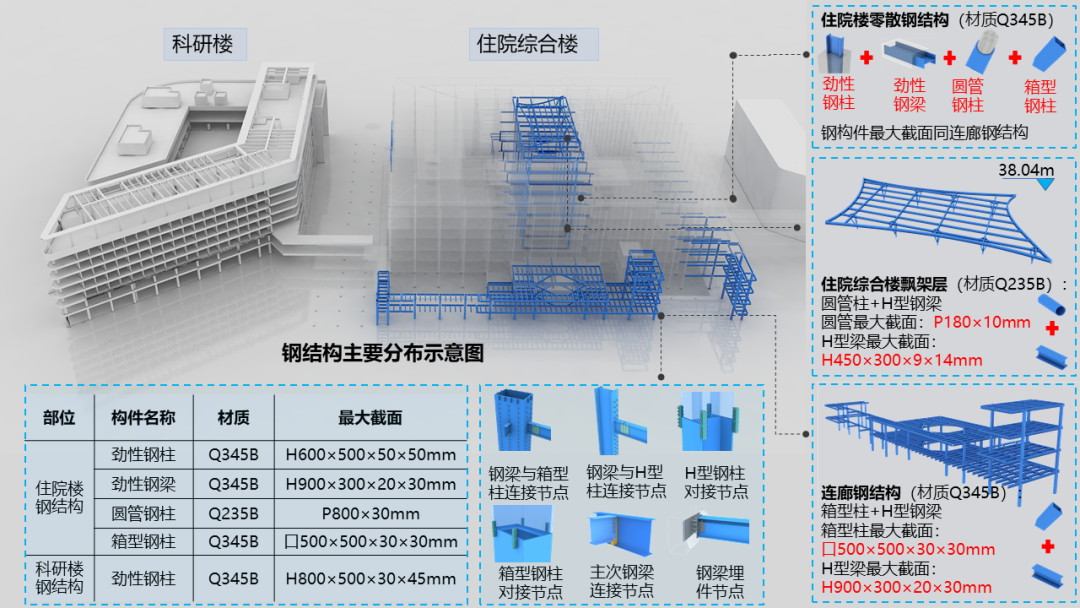

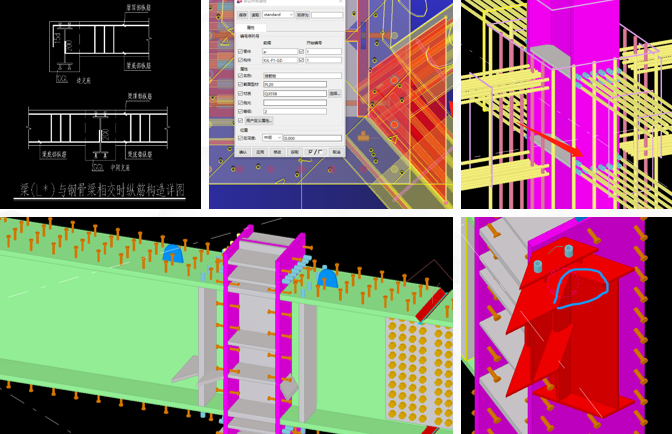

• 钢结构轻量化及料单查询

运用BIM轻量化模型分析钢结构施工部位，通过Tekla结构软件对复杂节点进行计算分析，生成钢构构件深化明细表用于精准加工生产，导出参数化深化模型，以三维可视化方式辅助现场施工，提高连廊钢结构施工质量。

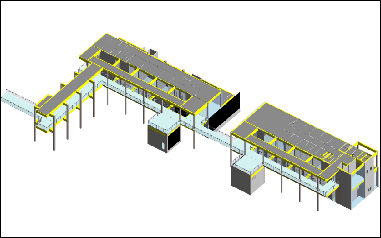

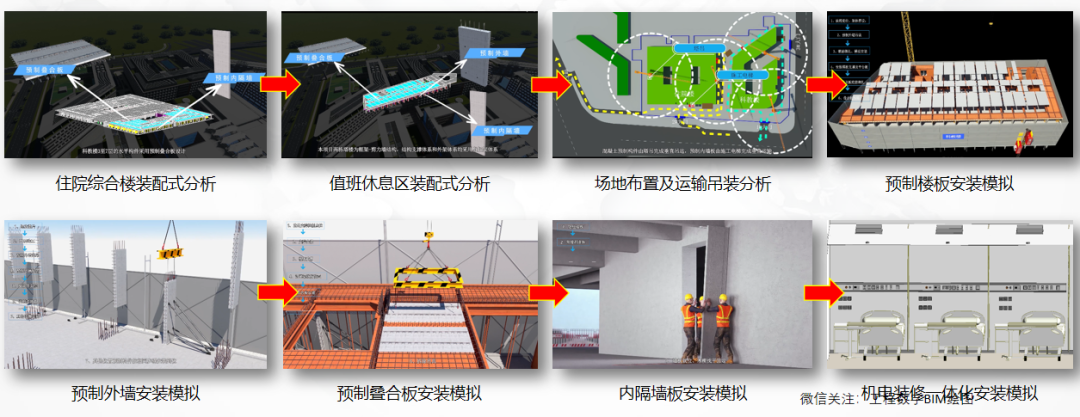

• 辅助装配式报批报建、装配式技术认定

项目利用BIM技术深化装配式设计、生产、运输、施工安装全生命周期信息，采用BIM+模块化预制、整体装配的施工技术，将施工重难点工序及机电装修一体化整合设计，以BIM三维可视化方式交底装配式实施方案设计要点和施工流程，追求高质量、精细化、标杆性的工程品质。

3、施工阶段

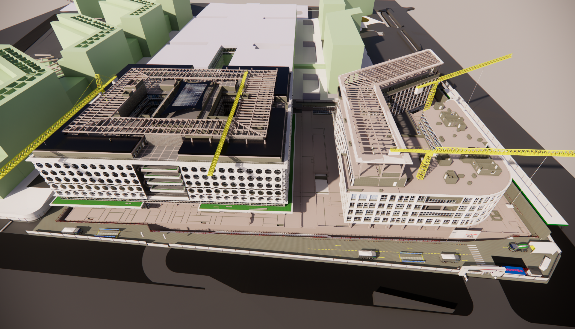

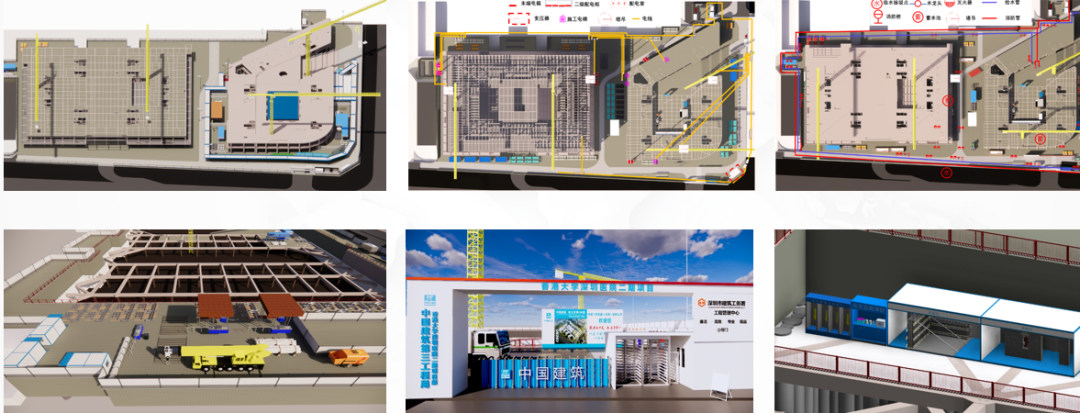

• 场地布置

根据项目施工各阶段场地布置方案，创建BIM场地布置模型，合理规划布置各类材料加工棚、临水临电点位及管线、物料堆场等，提前完善塔吊施工区域安全措施，统筹划分人车通行线路及施工样板间展示区，提升现场施工规范性、安全性、合理性。

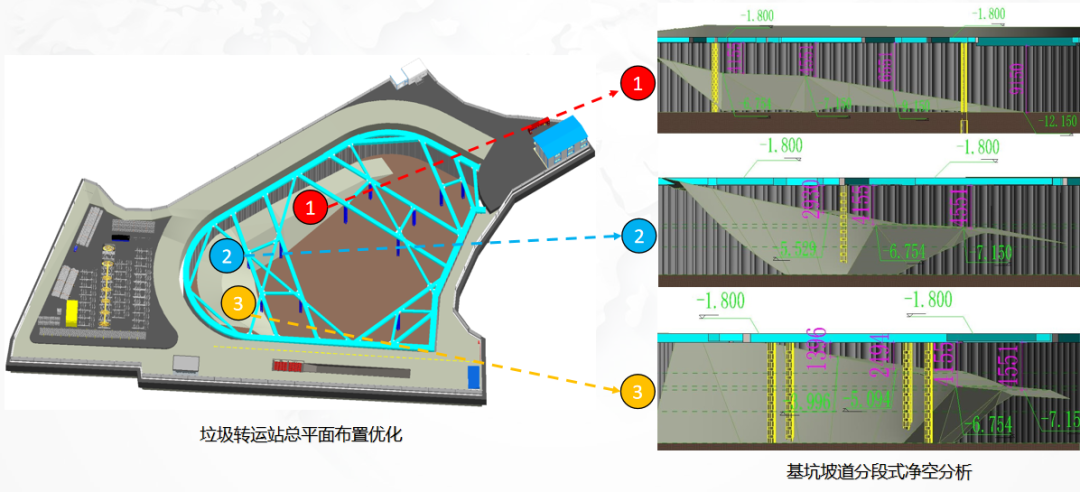

• 垃圾转运站总平面布置优化、坡道净高分析

根据现场配套设施基坑土方施工要求，利用BIM模型进行施工总平面布置优化，合理布置现场物料堆放、人车流线、加工区域；对基坑坡道与内支撑梁进行分段式精细化净空分析，确保土方开挖、车辆运输工序施工顺畅。

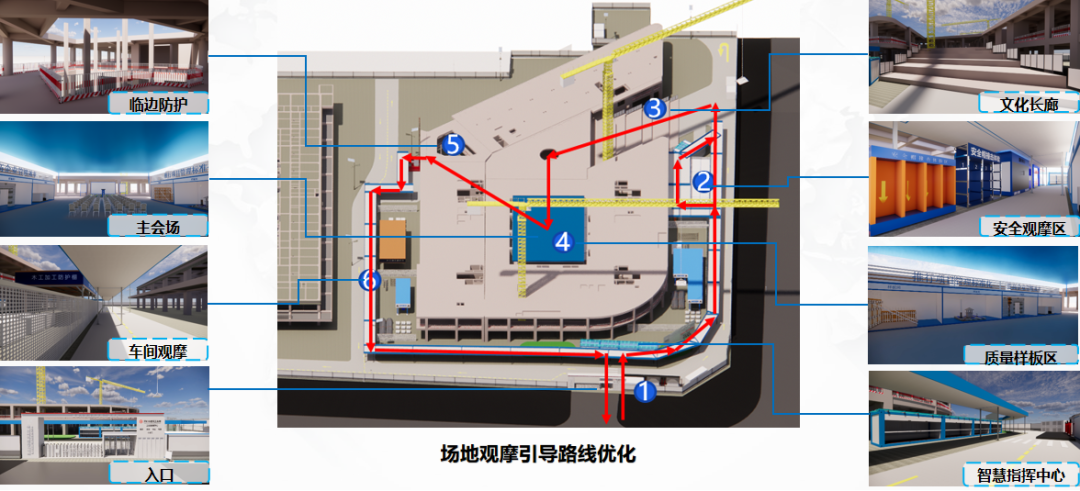

• 观摩场地模拟

通过BIM技术布置观摩现场，结合观摩路径及各功能展区关系进行深化，利用Enscape软件仿真模拟观摩效果及展示，含项目3号门、智慧控制中心、安全体验区、宣传长廊、主会场及质量样板区、安全防护应用区、作业车间观摩等主要区域，助力打造特区特色的数智工地标杆项目。

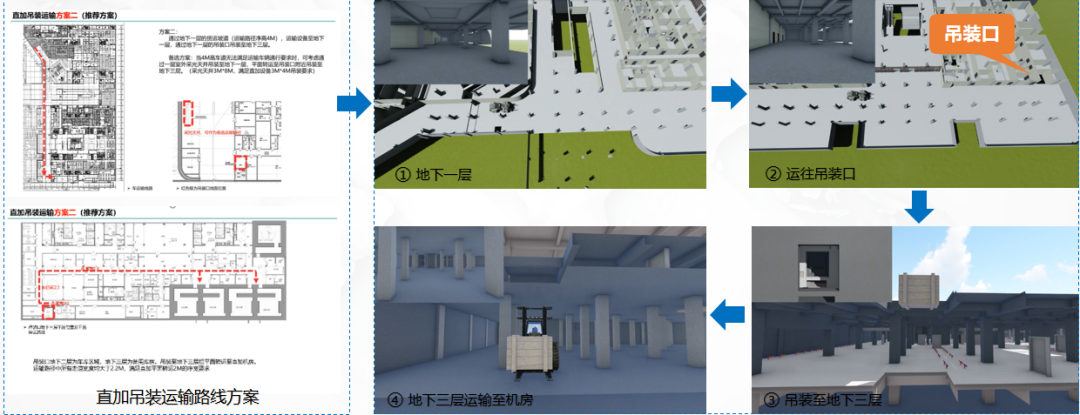

• 大型高精密医疗设备运输安装模拟

从地下一层的货运坡道运输设备至地下一层，通过地下一层的吊装口将设备吊装至地下三层。将设备参数反映到BIM模型中，利用Lumion软件进行直加机房大型高精密医疗设备运输吊装模拟，以BIM技术可视化交底，辅助建设方确定方案，确定垂直运输吊装口宽度、车辆运输流线、高精密仪器施工安全等内容 ，实现医院方的运营需求与施工图设计紧密结合，优化施工图设计和方案施工可实施性。

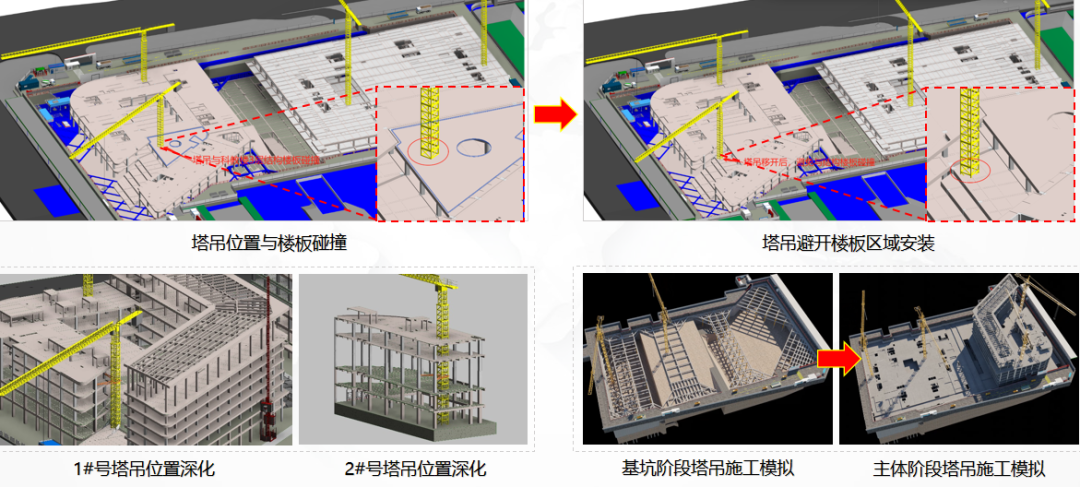

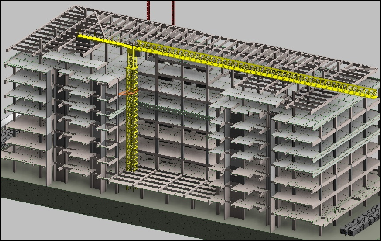

• 塔吊施工布置定位深化

塔吊安装前利用模型对安装位置模拟，高效、清晰地避开结构轮廓实现最优方案，通过Lumion、3D max软件对各施工阶段的塔吊工作情况进行施工模拟，合理分析塔吊摆臂旋转范围，提升塔吊施工运作利用率，为项目建设加快工期奠定基础。

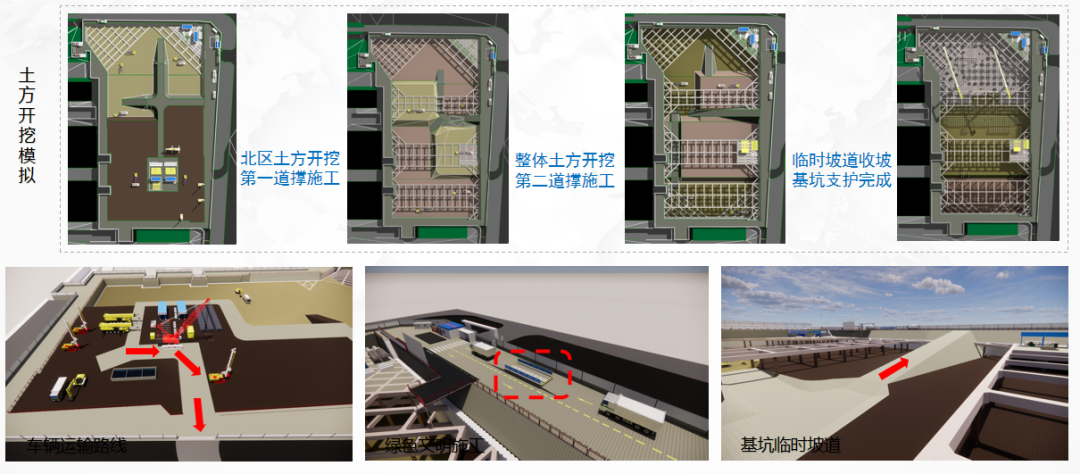

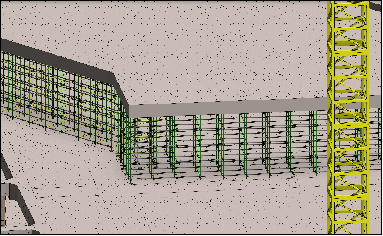

• 基坑支护及土方专项施工方案深化

针对各阶段土方开挖施工方案要求，运用BIM模型深化土方开挖顺序、运输路径及进度效果，分析土方量与机械匹配度，深化场地布置，打造绿色工地，通过Navisworks、Enscape仿真模拟土方开挖现场施工情况，精细化基坑土方专项施工方案，为主体施工奠定高效建造的基础。

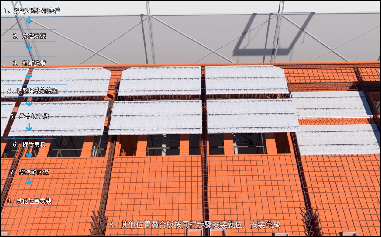

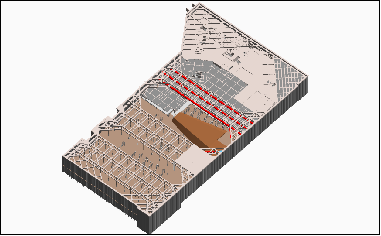

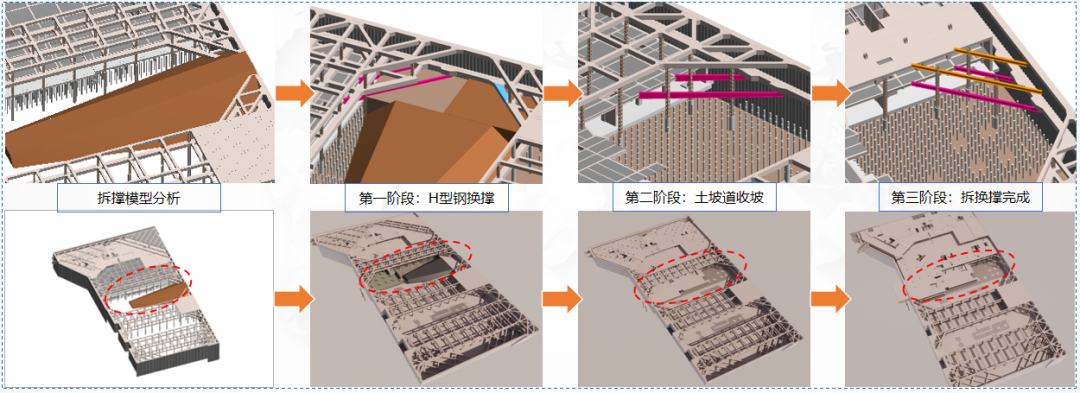

• 拆换撑基坑施工方案模拟

基坑深度20m，共三道内支撑，拆换撑施工存在与主体施工工期相互制约，基坑整体外墙距离支护桩仅有1.3m，施工空间狭小，搭设拆除架体、防水施工难度大；换撑与回填工艺繁琐，外墙后浇带间需设置H型钢换撑，肥槽回填难度大。

利用BIM模型模拟拆换撑施工步骤、现场进度、施工工艺、土坡收坡等，深化施工方案措施，确保施工质量、安全、进度，使用Fuzor软件进行施工方案可视化模拟，提升方案比选效率，加快设计、施工确认拆换撑方案。
