操作能量是指操作建筑物所需的能量--照明、加热和冷却、电器等。影响建筑物实际能源使用的因素有很多,其中一些因素一般在以后的设计阶段决定----例如：建筑外表皮绝缘厚度、窗户阴影或暖通空调效率。

然而,一些关键的选择,例如建筑形式,墙壁和屋顶的主要材料,以及窗户与墙壁的比率。在设计过程的早期,通常是在能源专家进入项目之前。

这个分析是由一个复杂的人工智能模型驱动的,它是通过使用来自于作为一个Revit插件可用的能量分析来进行能量模拟的。因此,你们在形式上看到的结果并不是直接的能源使用模拟,而是对你们建议中的建筑物实际能源使用的估计。你可以了解更多关于这个模型的能量分析，你可以了解这个预测的模型

1.如何进行分析

要访问快速运行的能量分析,请在右侧面板的主分析菜单中点击能量分析图标(您可以在下面的视频中看到它--它看起来像一个带插头的叶子)。您不需要点击任何东西启动它-分析将自动更新,每次您编辑建筑物或改变输入参数。

2.如何调整输入参数

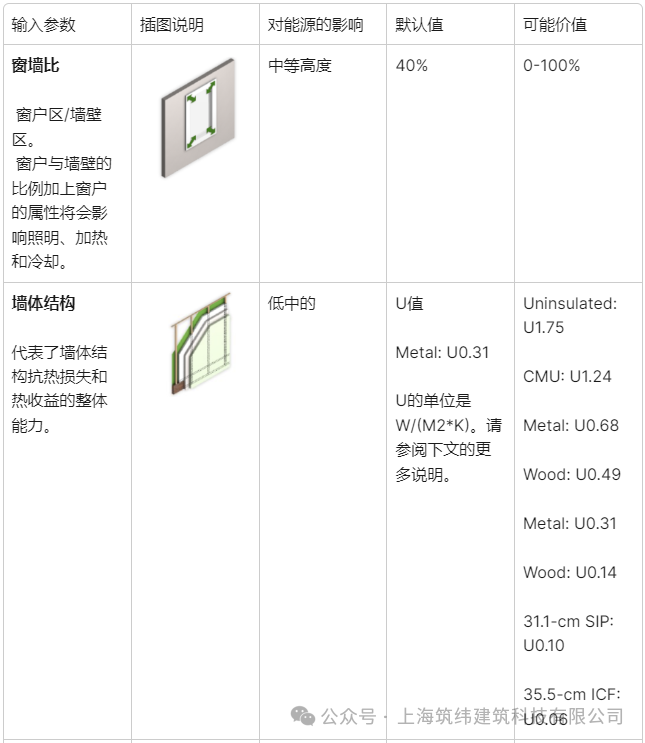

您可以通过点击设置右侧的符号来调整分析设置.您可以选择预先定义的值,仅限于Revit中目前支持的深入分析。下面的视频展示了如何找到设置面板。设置是基于站点的,这意味着它们适用于站点上的每个建筑。我们目前不支持建筑层设置。

R值和U值

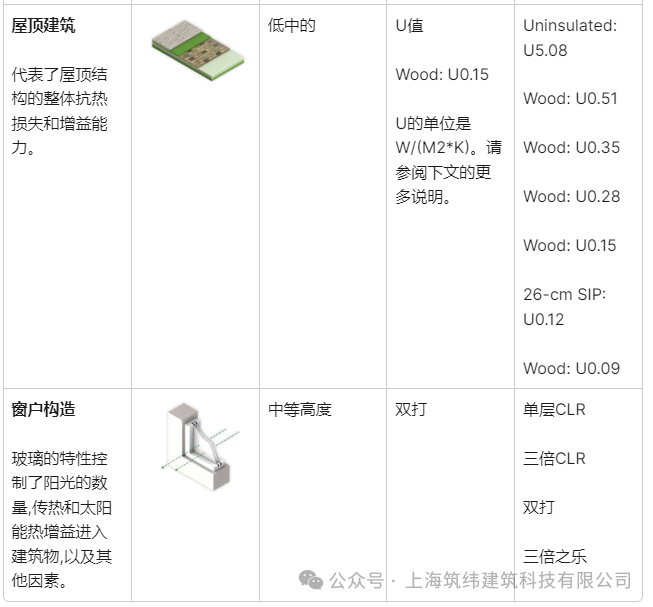

墙和屋顶建筑的默认值被选择来表示相对正常的住房材料。材料的定义是基于它们的抗热能力,表示为R值.R值越高,对加热的阻力就越高。

R值只是U值的反比:R=1/U。

U值被称为导热系数,这是一种衡量材料导热能力的方法。R值通常用于不透明的建筑物,如墙壁和屋顶,而U值用于上釉。

天气资料

当地气候在决定建筑物的运行能量方面发挥着重要作用。考虑到这一因素,我们使用ASHRAE气候区将地点划分为17个不同的气候区。使用您的项目的位置,我们自动检测它在这些区域中的哪些区域,并将其作为模型输入使用;然而,您可以更改此选择。

一个重要的说明是:我们目前不支持气候区0。这个气候区是2015年引入的,包括最热的城市孟买、雅加达和阿布扎比。在美国或欧洲,没有任何城市位于气候区0.在我们努力支持它的同时,我们将按照2015年之前的做法,把位于0区的地点分配到1区。

3.如何解释结果

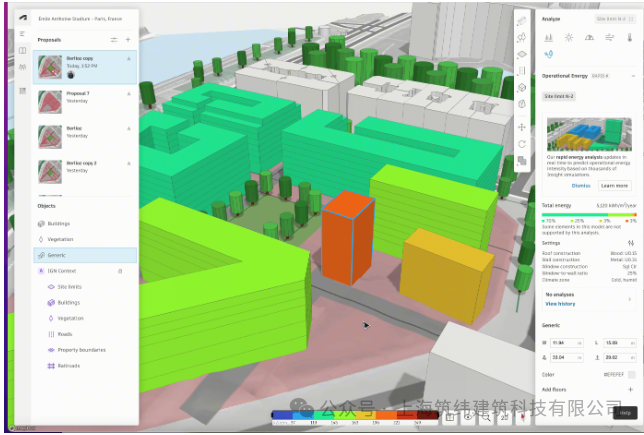

这一分析显示了能源使用强度的结果,按建筑物的总使用面积划分了建筑物的总体运行能源使用量。

我们鼓励您使用这个分析来理解建筑几何和主要材料选择之间的相对差异;这个形状的表现比这个好吗?我们能用更好的隔热和窗户玻璃来补偿一个效率较低的建筑形式吗?我们建议使用分析的速度,快速迭代通过选项,构建直觉对建筑形式和屋顶,墙壁,窗口建设的相关影响。

关于可用性的重要说明——在对能量性能的影响方面,我们在快速能量分析中模拟的一些建筑特征比其他的更有影响力。

建筑物的紧凑性,或者建筑物表面面积与体积的比率,甚至更简单地说,建筑物的总立面面积,是决定建筑物早期能源使用的最大因素。这意味着高而薄的建筑需要更多的能量。为了降低建筑物的能源消耗,最简单、最有效的方法是使其更紧凑。这个特性在这里特别值得注意,因为在设计过程中进一步改变是最昂贵的。

在建筑形成之后,它的窗户比和窗户玻璃的影响最大。从直觉上讲,提高窗户覆盖的立面的百分比会降低建筑物的能源效率,而选择低能量的窗户(在应用程序中,"dblloe"或"trploe")则会提高建筑物的能源性能。

墙体和屋面结构也是重要的因素,尽管"不绝缘"比其他选择更糟糕,这些选择有很大但差异较小。

在下面的剪辑中,我们展示了改变窗户与墙壁的比率和窗户的结构是如何改变建筑物的运行能量的:更多的窗户通常会导致更高的运行能量,但是你可以通过选择更好的绝缘窗户来抵消增加的能量。

建筑物的几何特征也对能耗有很大影响。在下面的例子中,将两座建筑合并--实际上,降低了面积面积与体积的比率--提高了建筑的千瓦小时/M2性能。

4. Limitations

快速运行的能源支持的建筑有一个简化的模型的建筑作为一套挤压多边形。目前,这只意味着基本的建筑和线路建筑。

我们正在努力为那些没有提供这种简化模型的建筑提供支持,我们将根据建筑物的网状模型来建立这种模型。这将使我们能够支持所有的建筑,虽然简化模型的保真度可能会有所不同,如果建筑的形状没有很好地描述为一组挤压多边形。

对于导入的网格,模型不会自动检测窗口和壁型。这必须通过修改分析设置来设置。

该模型对多单元住宅楼数据进行了培训。这意味着模型假设了一个住宅运营计划。这并不意味着您不能使用其他类型的建筑的分析,但结果将是最正确和可靠的住宅建筑。
