针对BIM三级设备考试，常见的一个应用点，同时也是必考的，就是净高分析。

这篇文章主要对机电管线净高分析的做法进行一个总结。

什么是净高分析？

工程上的净高，指的是楼面或地面至上部楼板底面或吊顶底面之间的垂直距离。

《建筑工程建筑面积计算规范》GB/T50353-2005中计算规则中多用净高，后《建筑工程建筑面积计算规范》GB/T50353-2013计算建筑面积更改为结构净高，结构净高指楼面或地面至上部结构层下面之间的垂直距离。

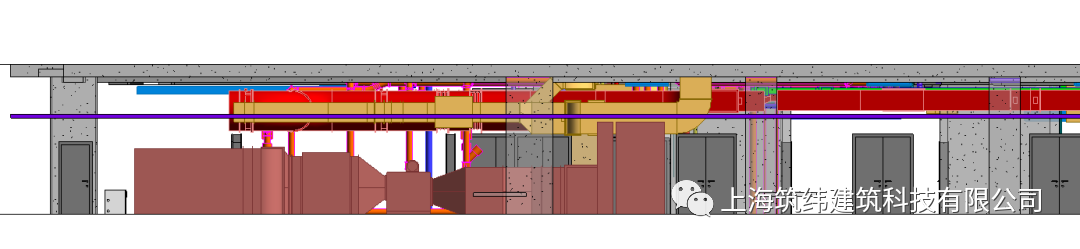

所谓的净高分析是通过BIM模拟建造，对空间狭小、管线密集或净高要求高的区域进行净高（空）分析，提前发现不满足净高要求的部位，避免后期设计变更，从而缩短工期、节约成本。

净高要求

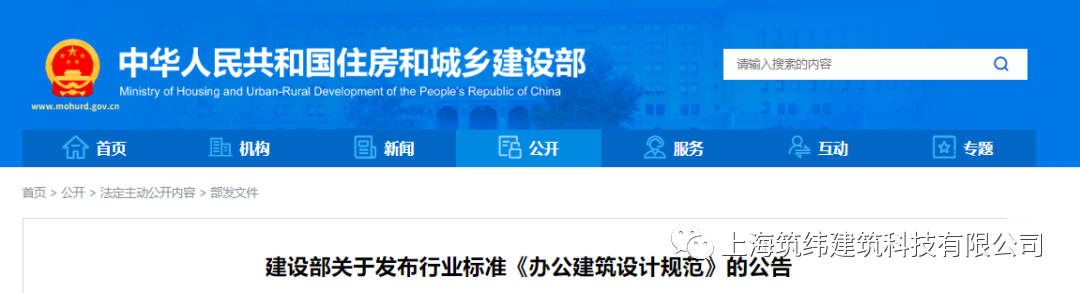

1.办公建筑

按照《办公建筑设计规范》JGJ67-2006第4.1.1条规定，办公楼的净高，一类办公建筑不应低于2.70米，二类办公建筑不应低于2.60米，三类办公建筑不应低于2.50米。办公建筑的走道净高不应低于2.20米，贮藏间净高不应低于2.00米。2.医院

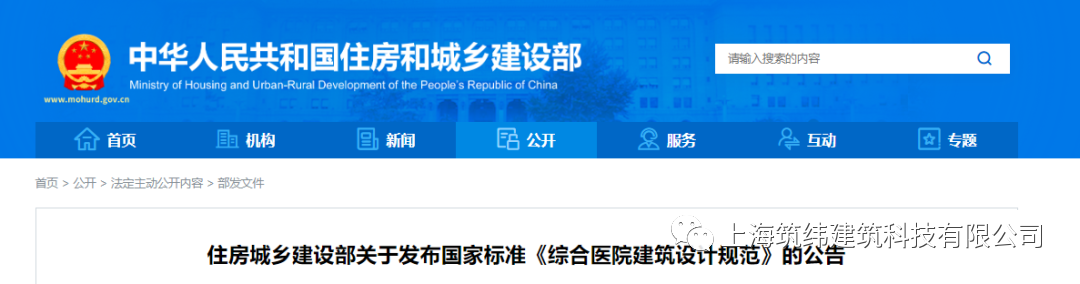

按照《综合医院建筑设计规范》GB51039-2014第5.19条规定，室内净高应符合下列规定：1.诊察室不宜低于2.60米，病房不宜低于2.80米，公共走道不宜低于2.30米，医技科室宜根据需要确定。

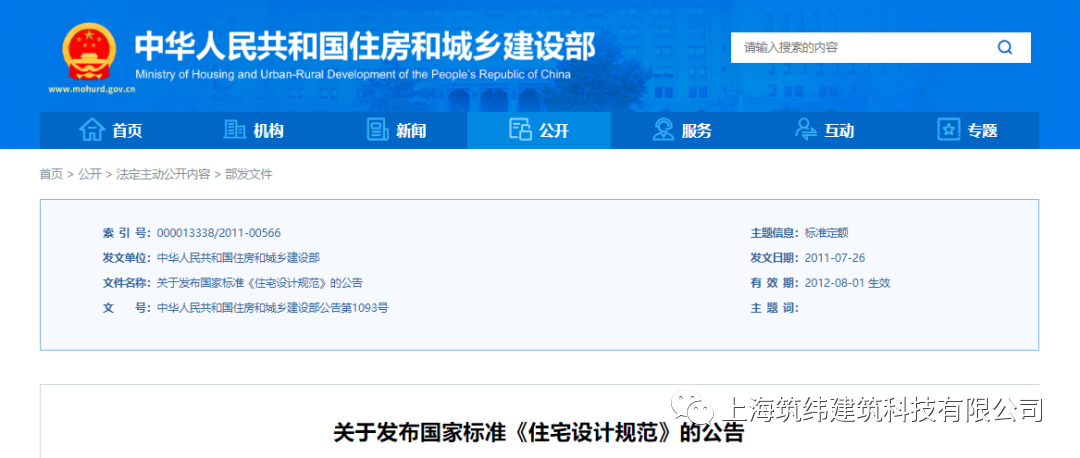

3.住宅

根据《住宅设计规范》GB50096-2011规定：普通住宅中卧室、起居室(厅)的室内净高不应低于2.40m，局部净高不应低于2.10m，且其面积不应大于室内使用面积的三分之一。利用坡屋顶内空间做卧室、起居室(厅)时，其二分之一面积的室内净高不应低于2.10m。厨房、卫生间的室内净高不应低于2.20m。厨房、卫生间内排水横管下表面与楼面、地面净距不得低于1.90m，且不得影响门、窗扇开启。净高分析的价值

1、净高分析是指在设计阶段，通过BIM模拟建造，对空间狭小、管线密集或净高要求高的区域进行净高（空）分析，提前发现不满足净高要求功能和美观需求的部位，避免后期设计变更，从而缩短工期、节约成本。

2、没有BIM的时候，我们只有在土建主体结构施工完成、机电安装进行过程中才会发现某些位置的净高已经不能满足要求了，甚至会非常低，这时候再去调整已经基本不可能了。

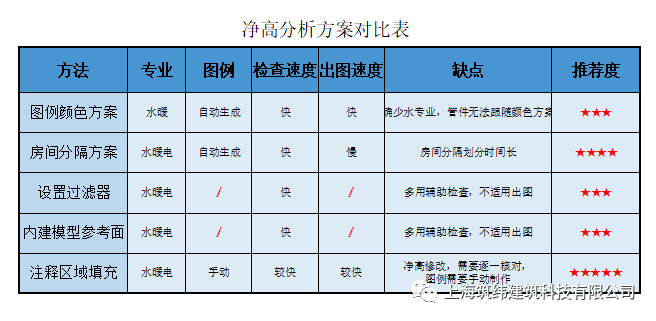

BIM净高分析的五种方法五种方法如下

1、图例颜色方案

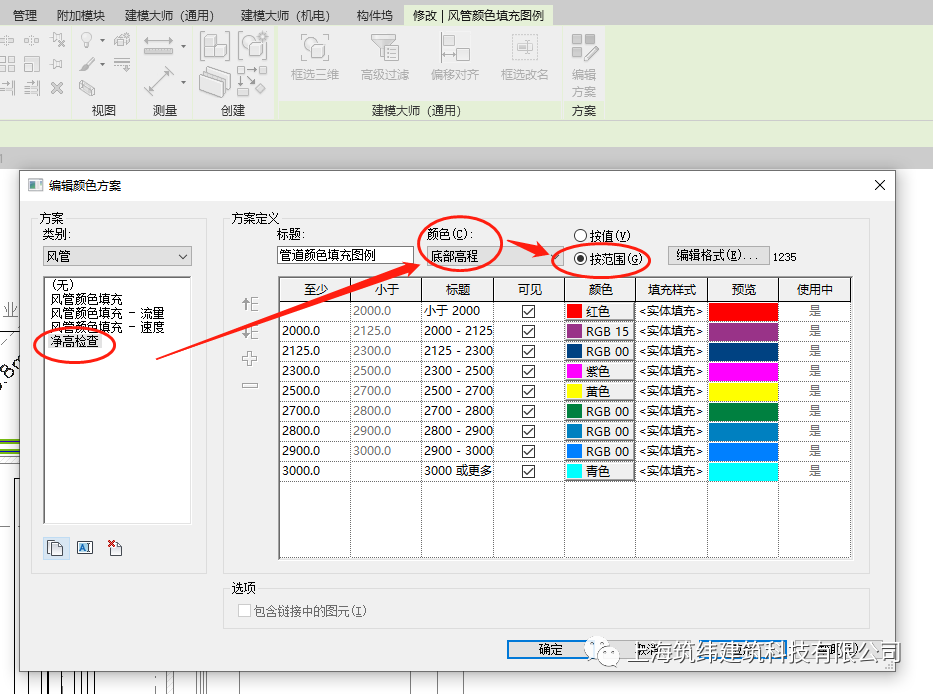

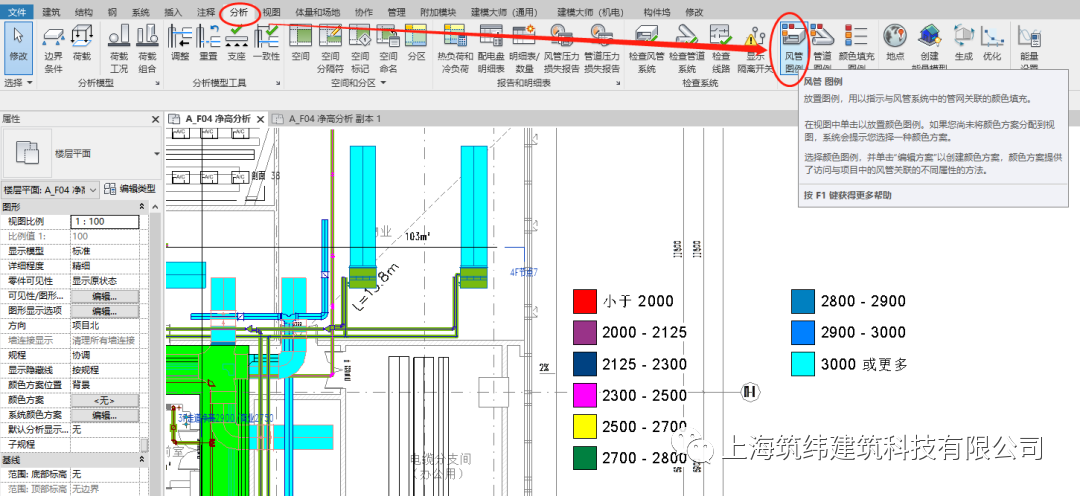

分析选项卡→风管图例→编辑方案→复制方案→赋予标题→按范围→参数选择底部高程→赋予高度参数及颜色填充2、房间分隔方案

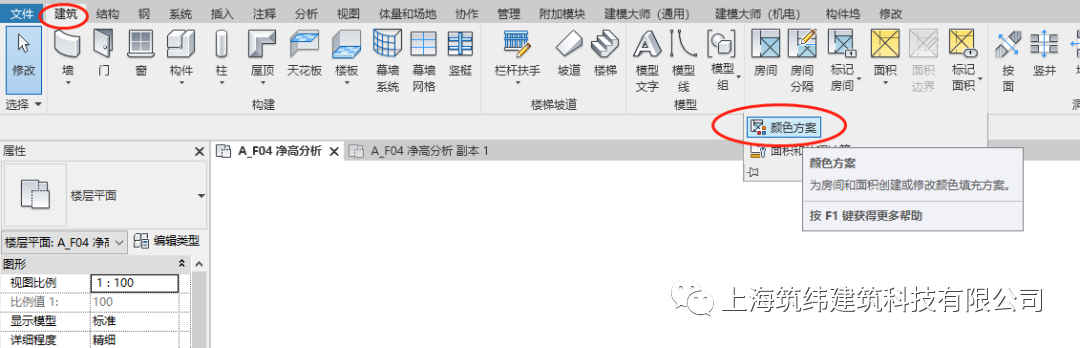

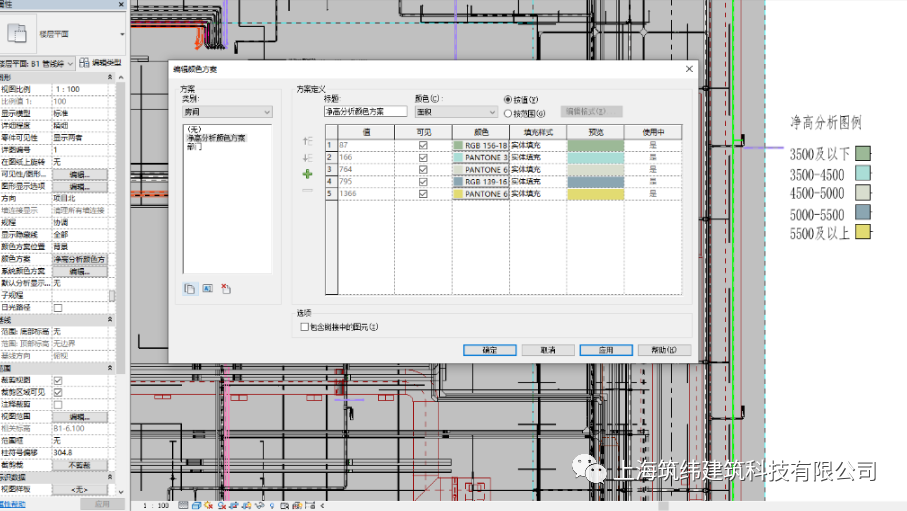

建筑选项卡→房间和面积→颜色方案→复制方案→赋予标题→按范围→参数选择面积→赋予颜色填充3、设置过滤器

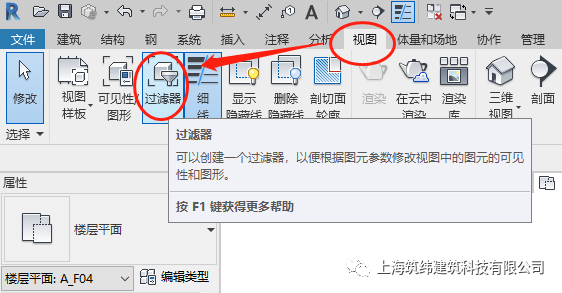

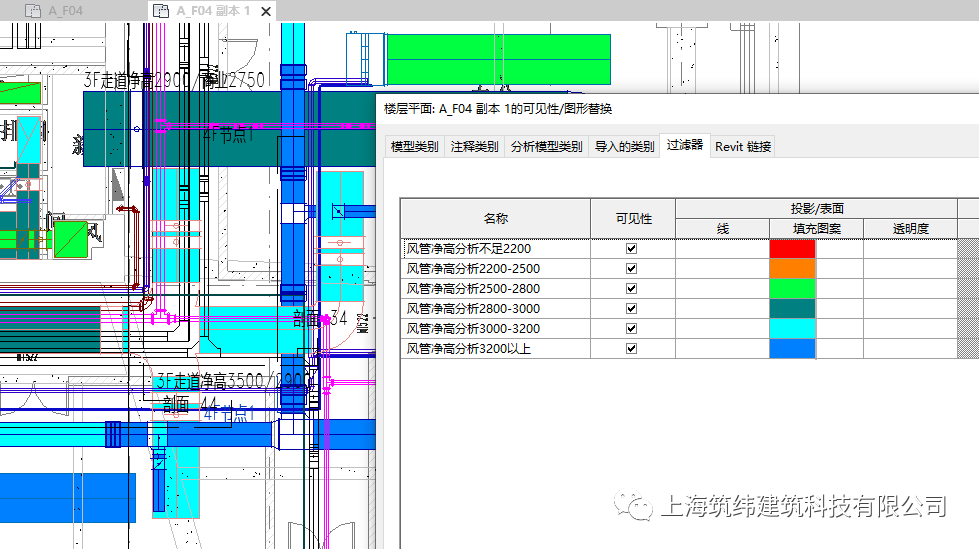

视图选项卡→过滤器→添加→复制过滤器→过滤条件大于等于小值，小于大值→添加颜色填充4、内建模型参考面

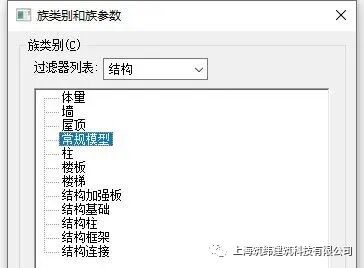

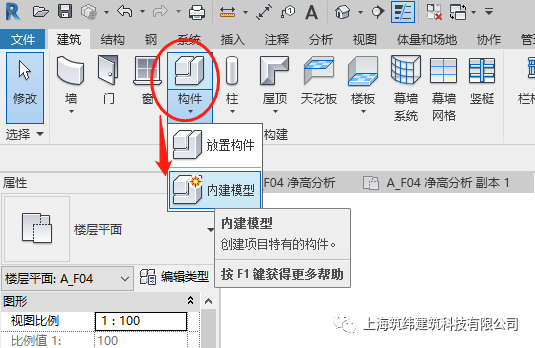

建筑选项卡→内建模型→常规模型→画个平板作参考面

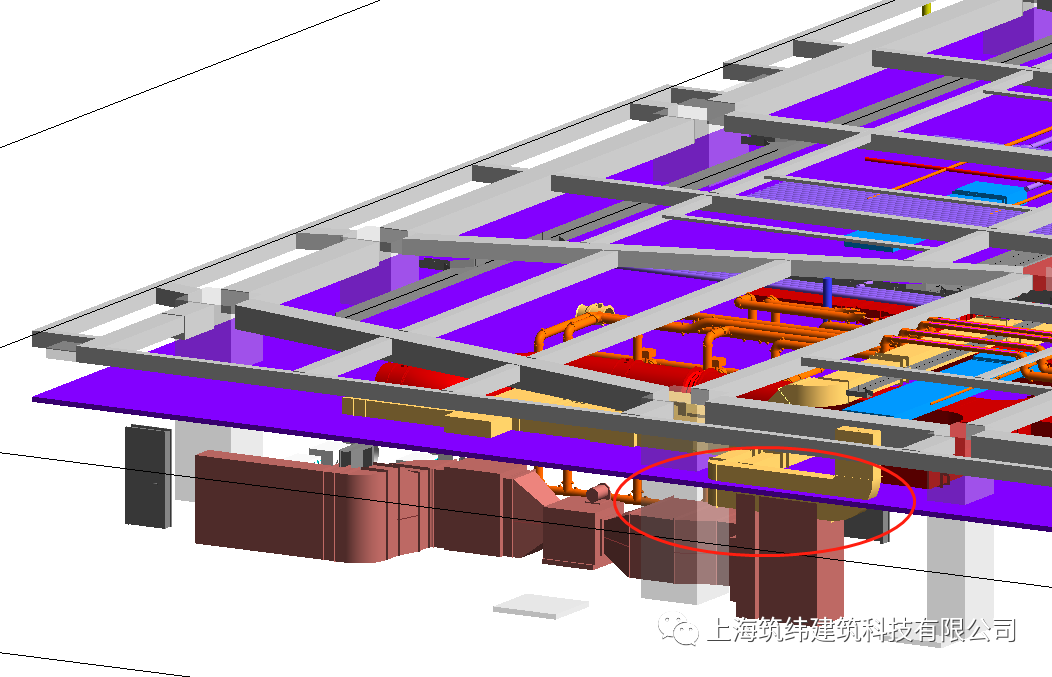

→赋予材质醒目颜色→以便查阅低于参考标高的管线内建模型优点是可以自由调节参考面厚度和高度，用楼板画，过滤器会显示楼顶版不方便观看

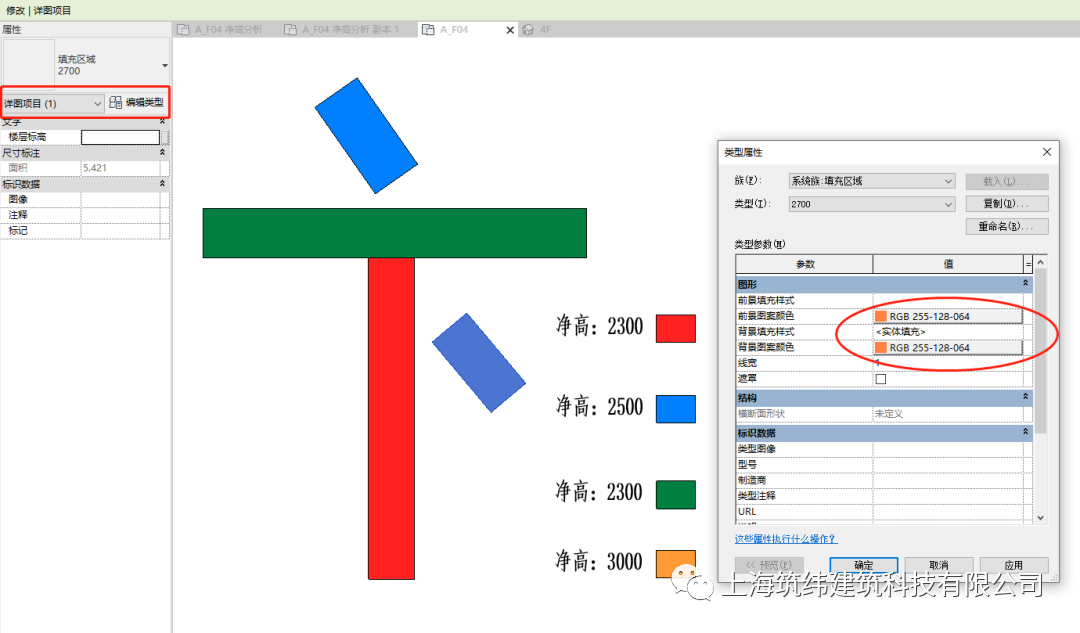

5、注释区域填充

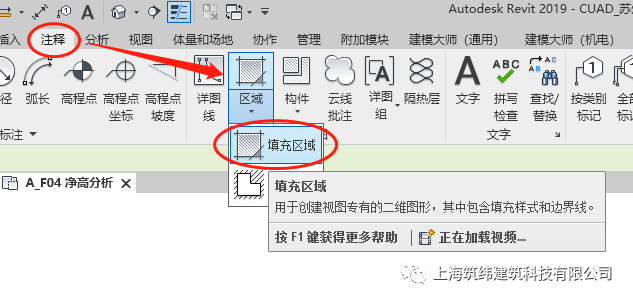

注释选项卡→区域→填充区域→拾取建筑轮廓线 复制填充区域→赋予颜色填充（建议背景色填充，建筑底图置顶，方便拾取房间轮廓）其他方法:如明细表，Dynamo，MagiCAD；运用插件如橄榄山，鸿业，红瓦，品茗等，不做演示，本文只列举了REVIT自身的方法。
