本项目BIM技术实施汇报，如需参看学习，点击文末“阅读原文”

• 团队建立

• 标准建立

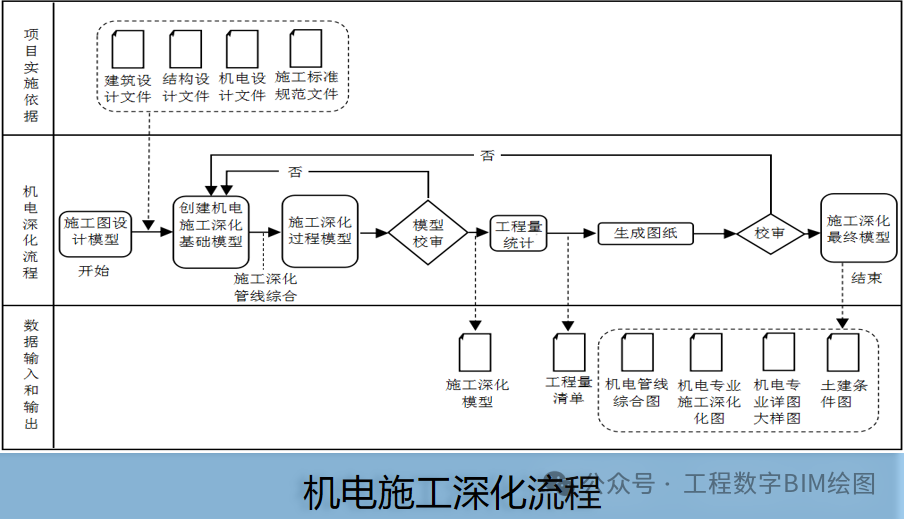

• 流程制定

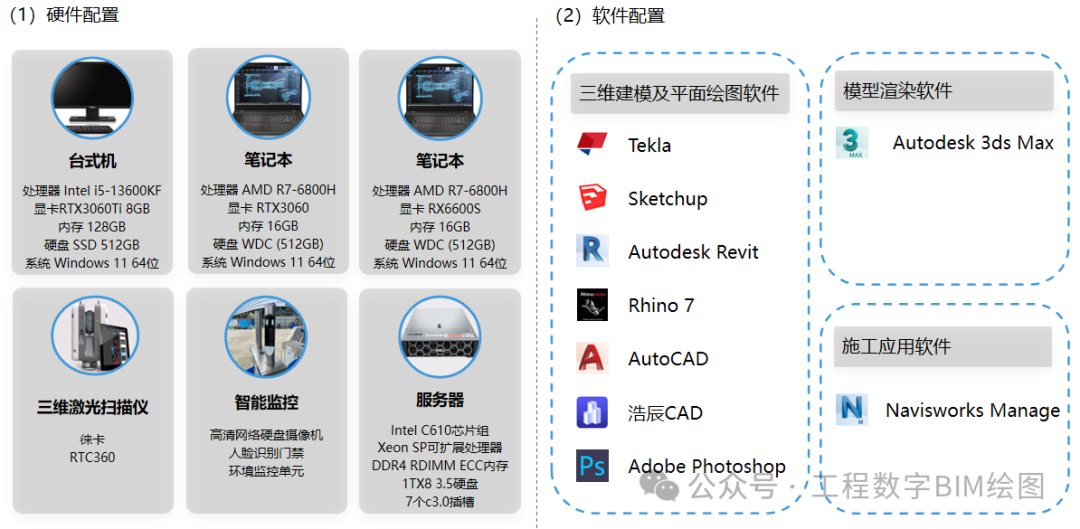

• 硬件配置：

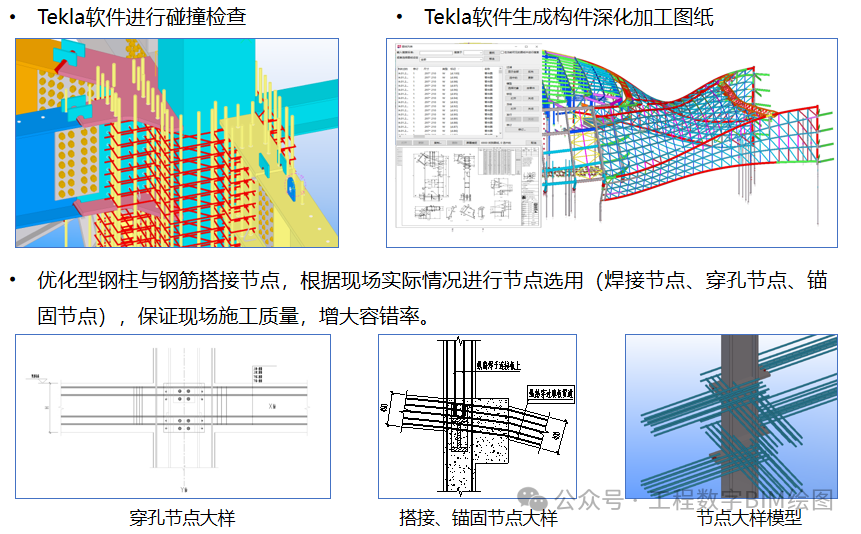

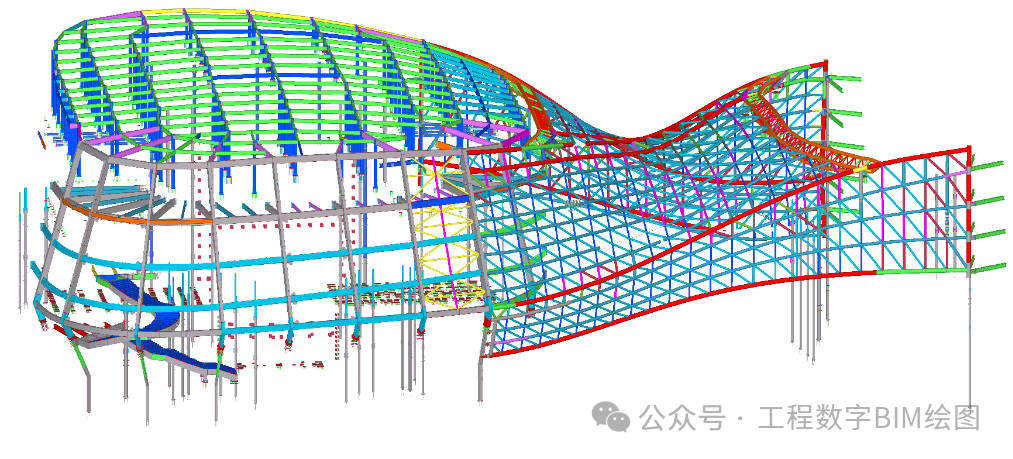

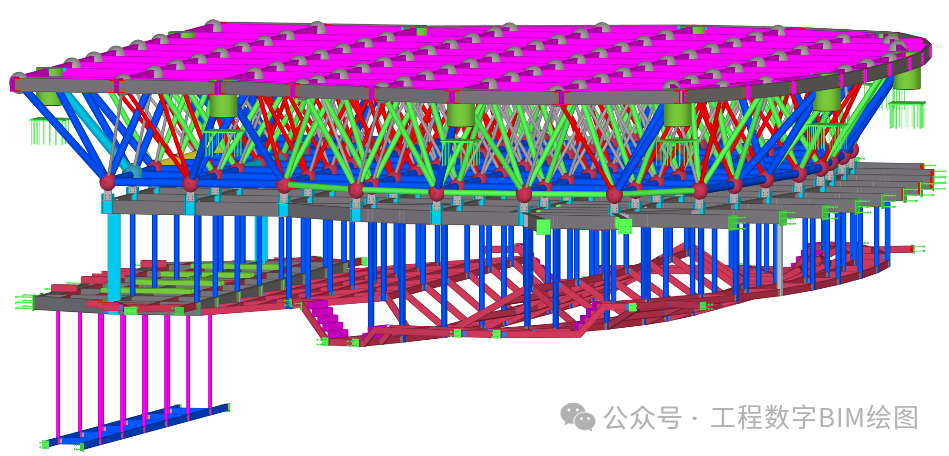

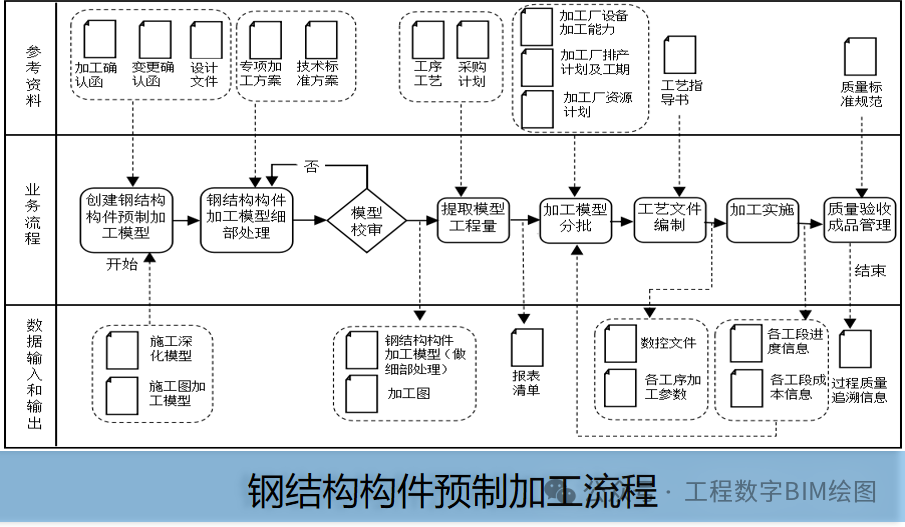

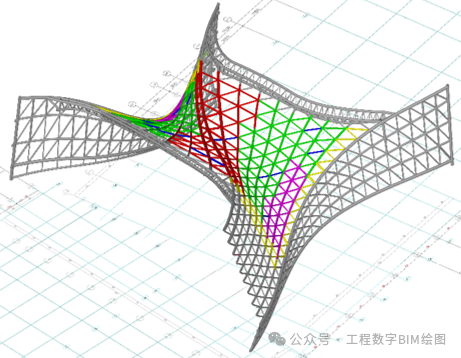

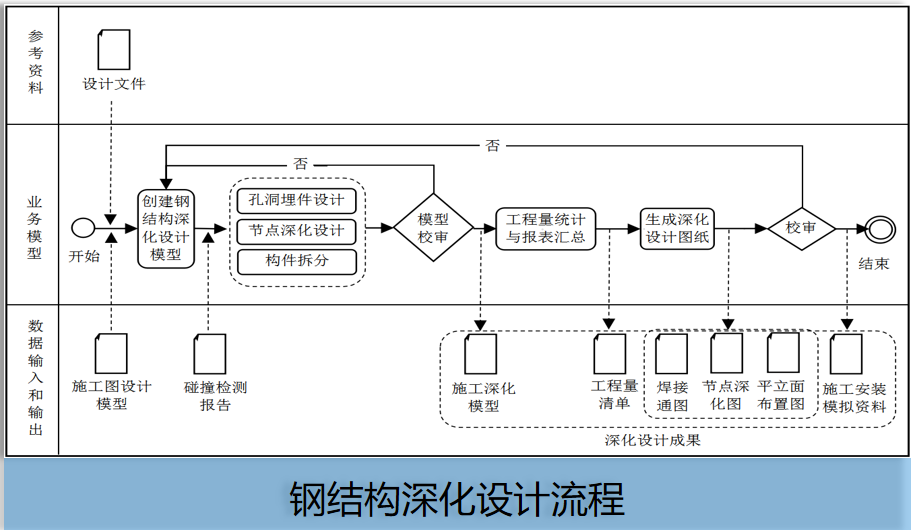

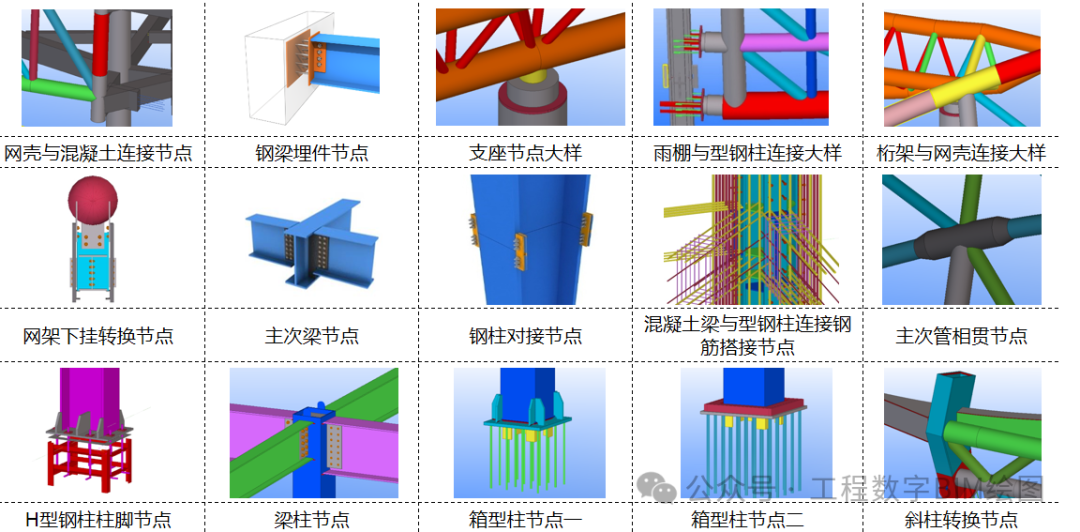

2.1、钢结构

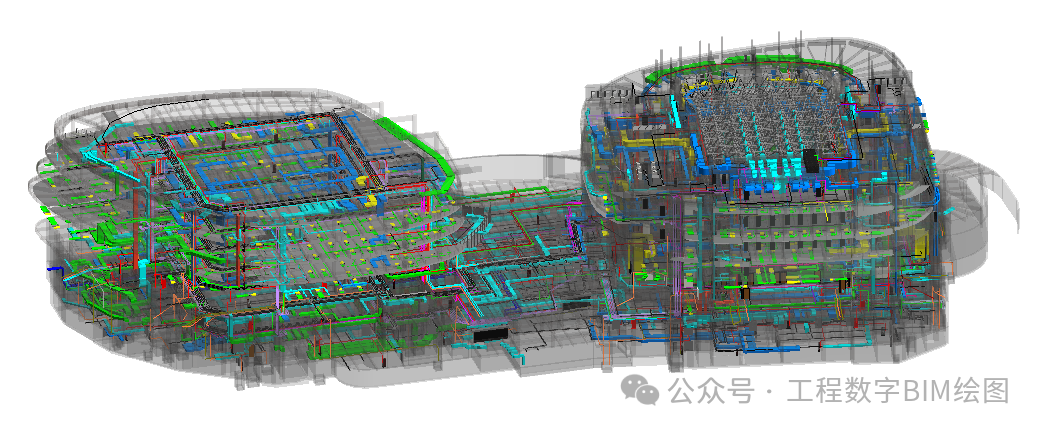

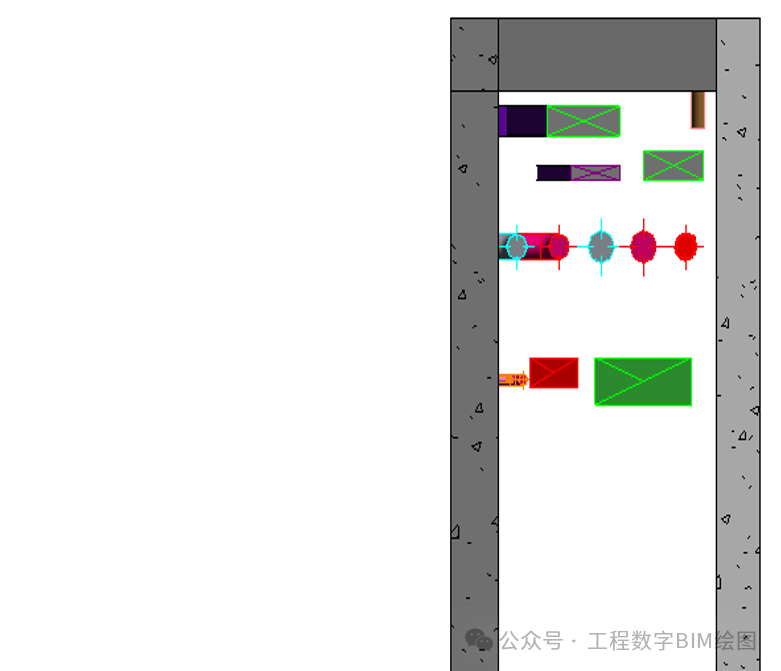

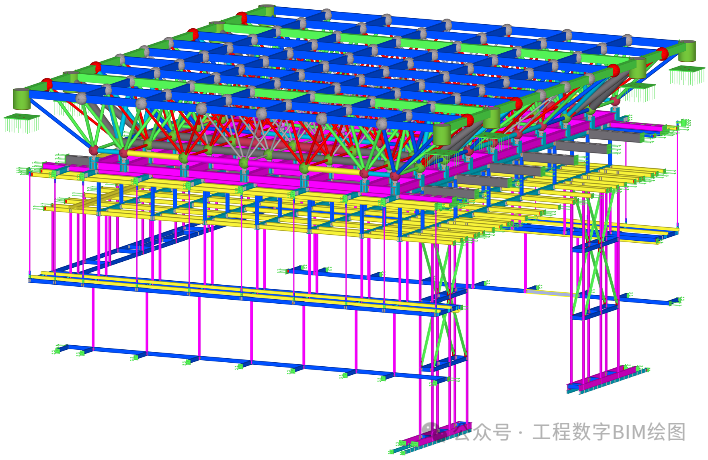

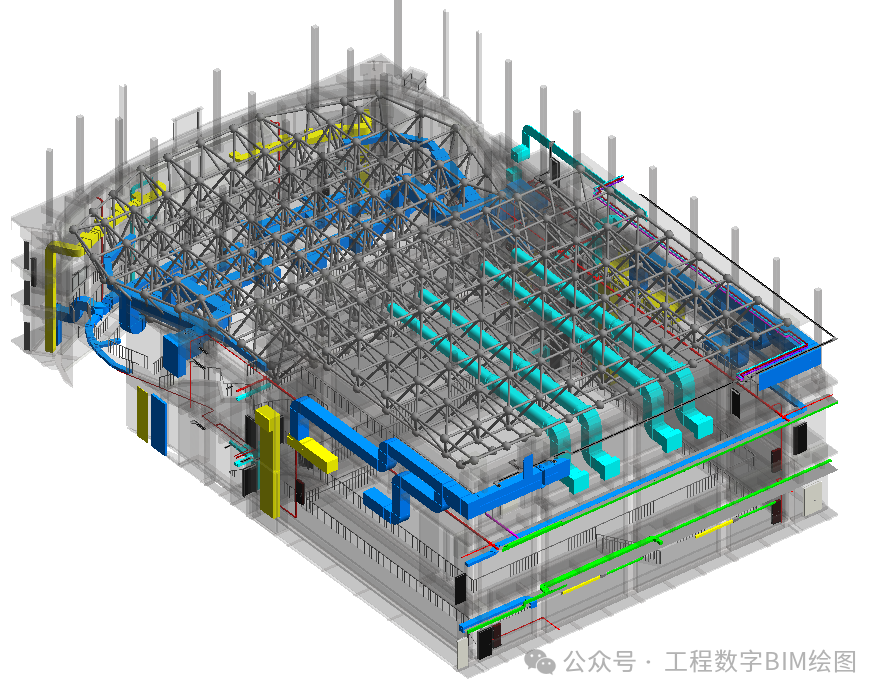

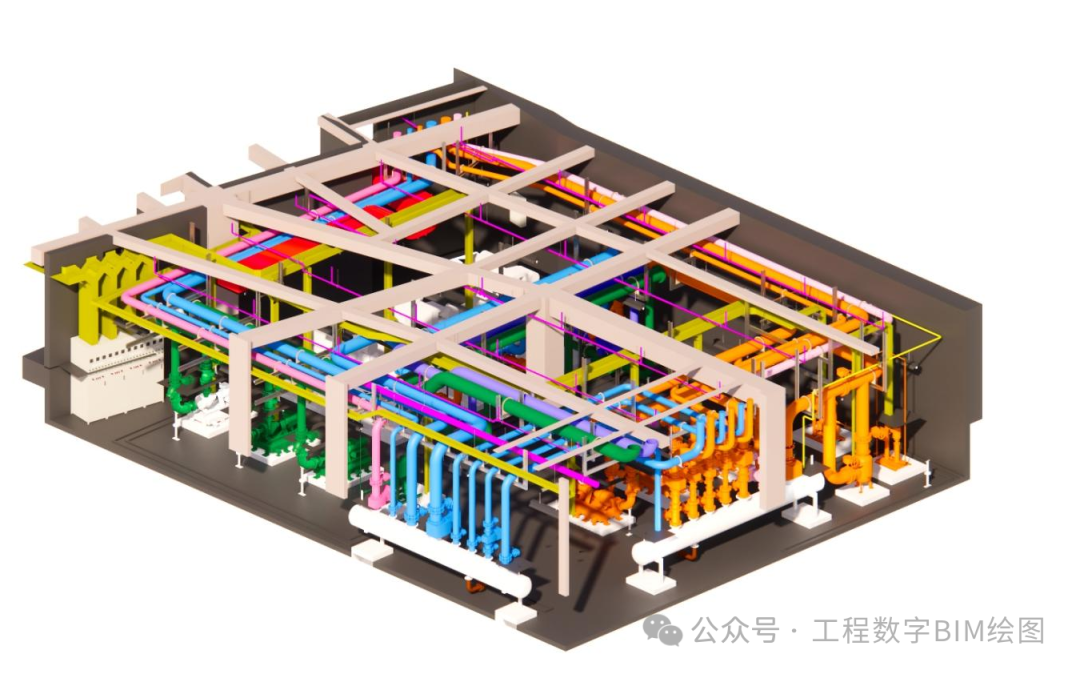

通过BIM技术对项目整体建立机电各专业模型，针对观众厅、舞台网架及排练厅等对净空要求较高的部位进行专项深化分析，对各专业进行管线综合排布，碰撞检查和净高分析，调整各专业管线相对位置及标高，确保布设美观、符合净高要求。

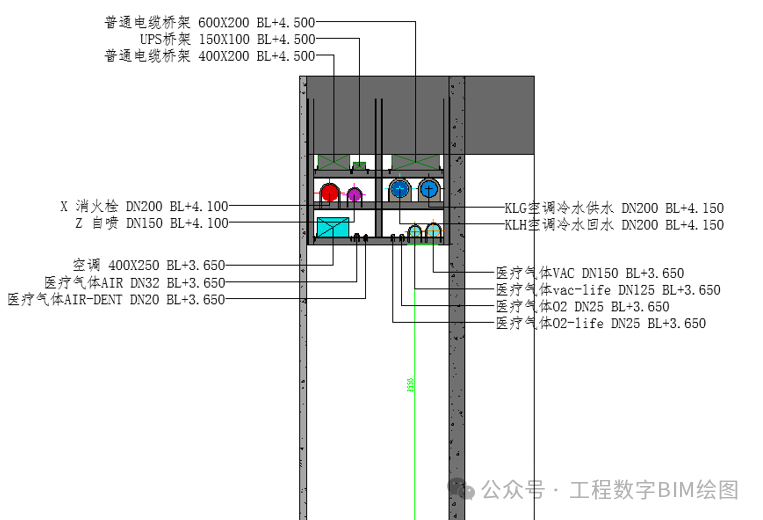

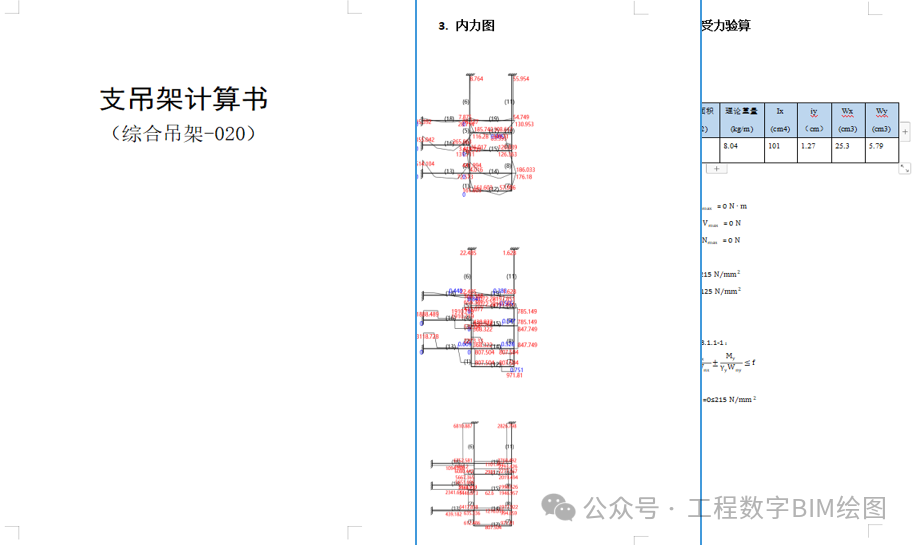

针对复杂节点，特别是需要设置综合支吊架的部位，进行专项设计分析，确定综合支吊架方案，并进行验算，确保工序合理有序开展，最大程度保障成品质量。

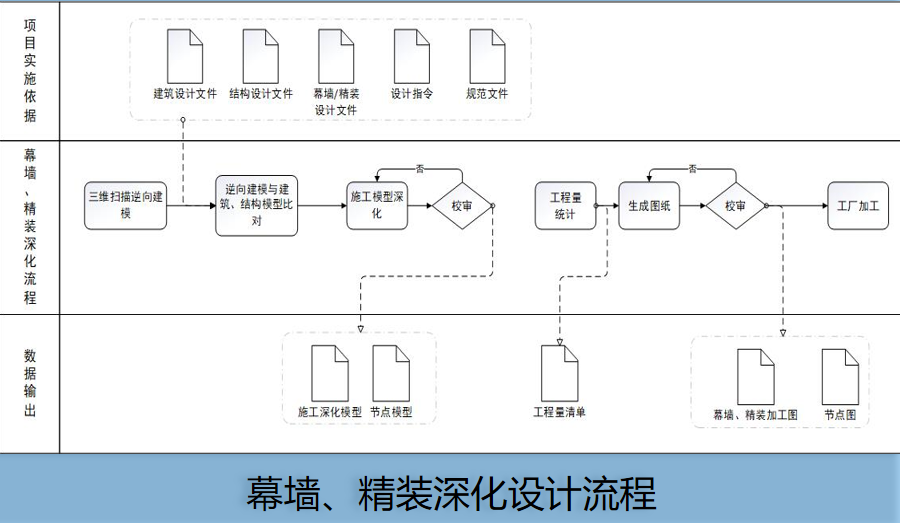

2.3、幕墙BIM

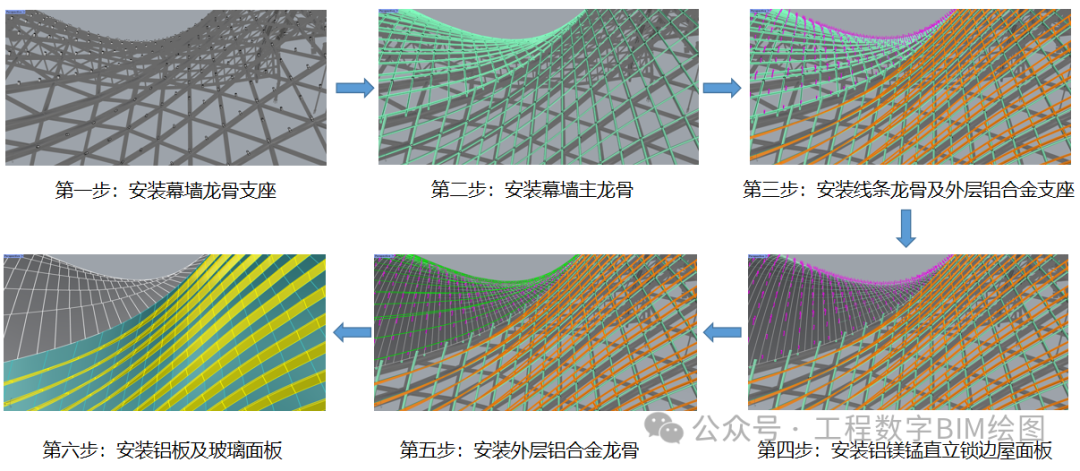

2.3.1、幕墙曲面龙骨安装施工方案模拟

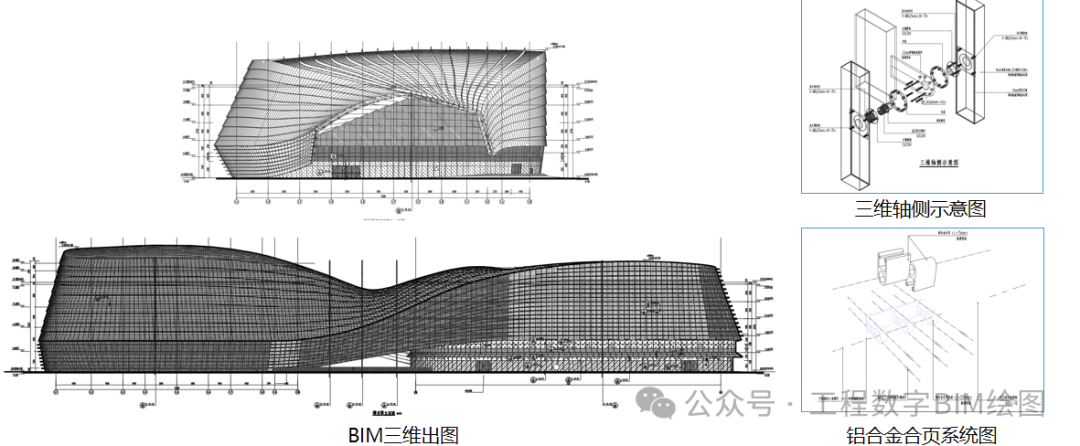

2.3.2、三维出图

本工程外立面复杂，采用常规二维出图费时费力，且表达不够精确，幕墙图纸基于BIM转化CAD出图，通过从碰撞后的模型中提取BIM三维图纸，表现更立体。

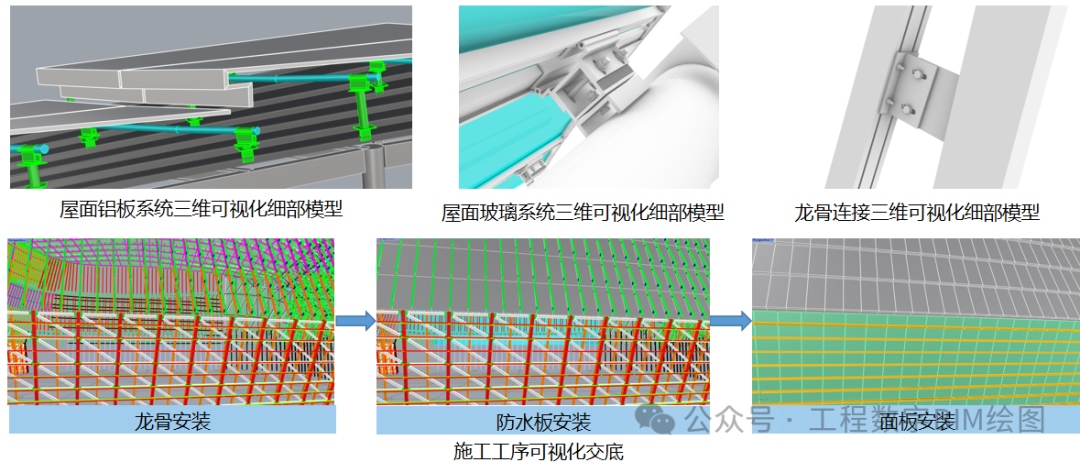

2.3.3、施工工序可视化交底

通过BIM三维可视化技术，建立各专业标准系统节点模型、复杂系统节点模型，通过模型进行可视化技术交底。

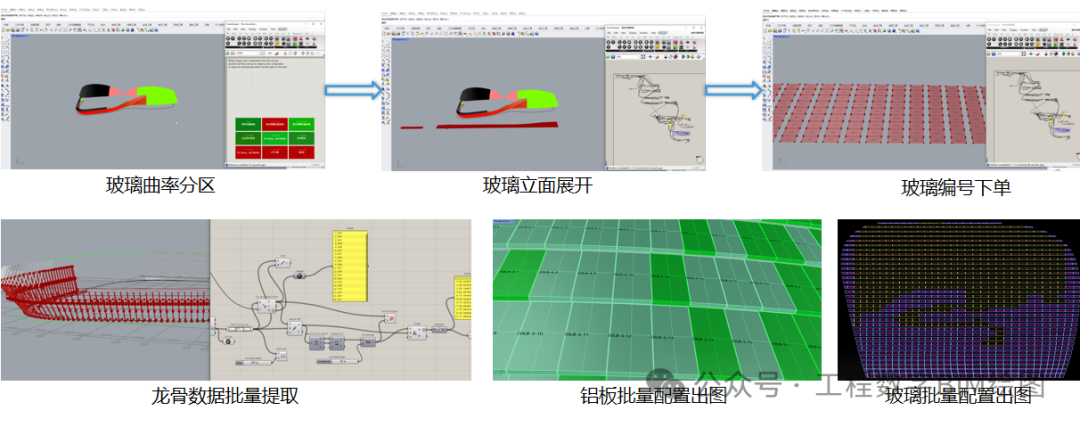

2.3.4、幕墙曲面玻璃、铝板下料

采用BIM参数化技术寻找规律，对曲面渐变的幕墙表皮和非标准的龙骨进行分组优化，通过编写程序批量输出排版图、加工图。

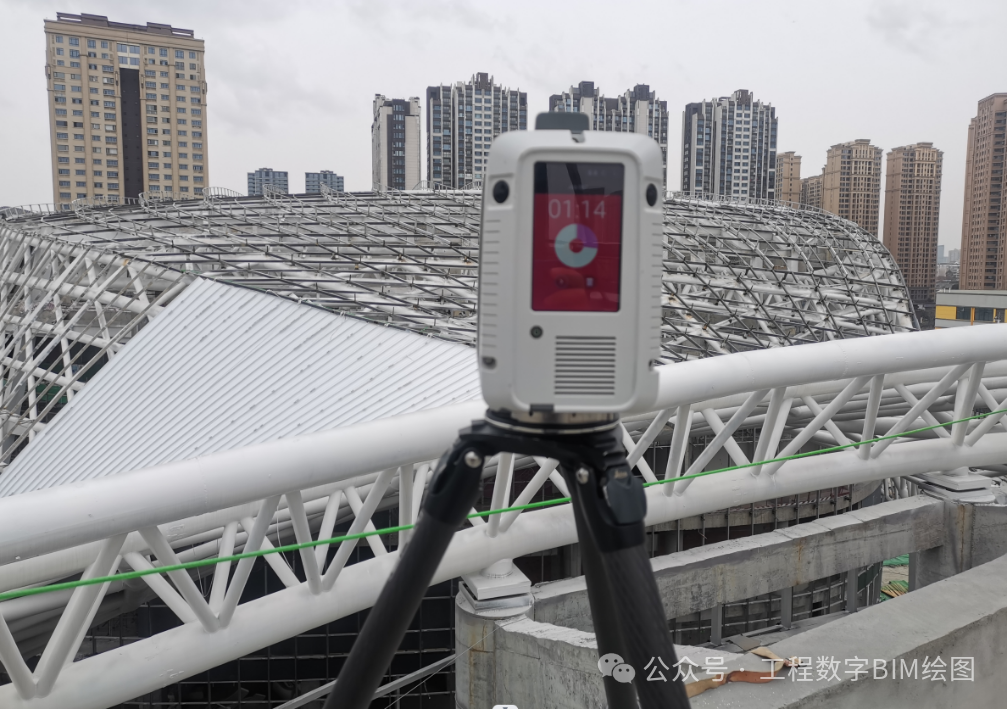

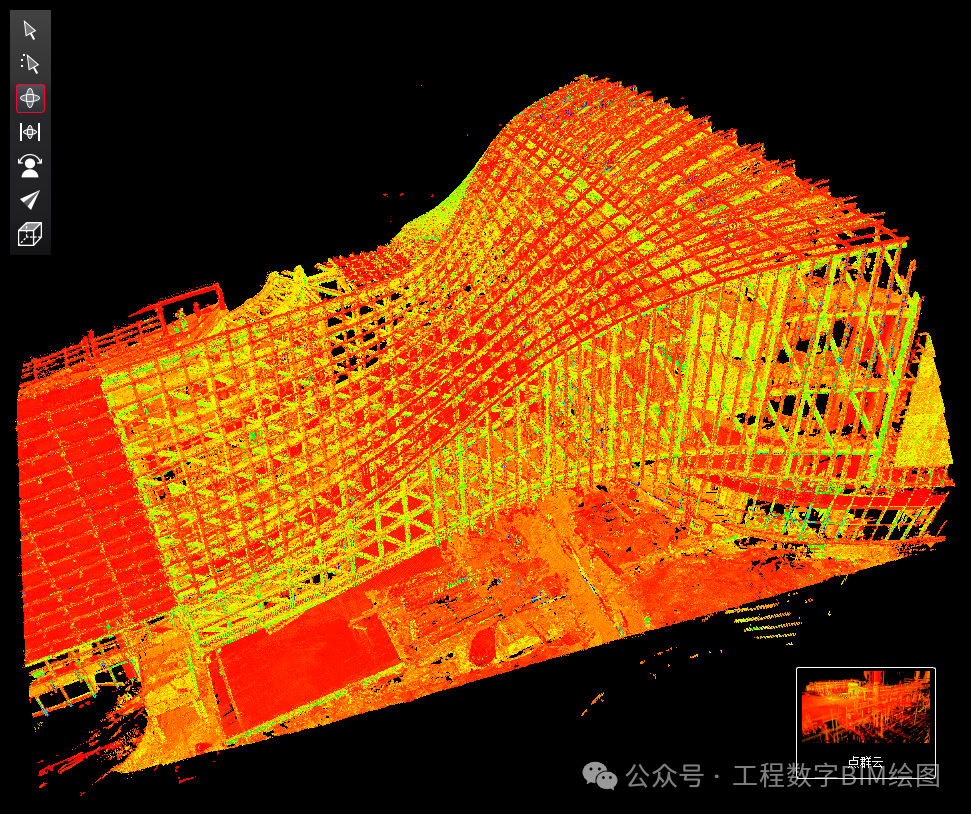

2.3.5、幕墙扫描

将三维扫描后得出的模型和幕墙BIM模型进行对比，提前发现主体偏差情况，辅助幕墙精确下料。

未完，详情见文末“阅读原文”
