“五花八门”的预应力叠合板

最普通的混凝土叠合板，想必大家都不陌生。短视频里也常见对这类产品的吐槽。去年在装配式建筑产品展会上，有看到不少预应力叠合板产品，类型各异。在实际项目中也接触了一些，检索资料才发现有十来种之多。

下面我们就展开聊聊这个预应力混凝土叠合板产品。为简洁起见，以下小标题就省略这个关键词了。

一、早期市场的产品

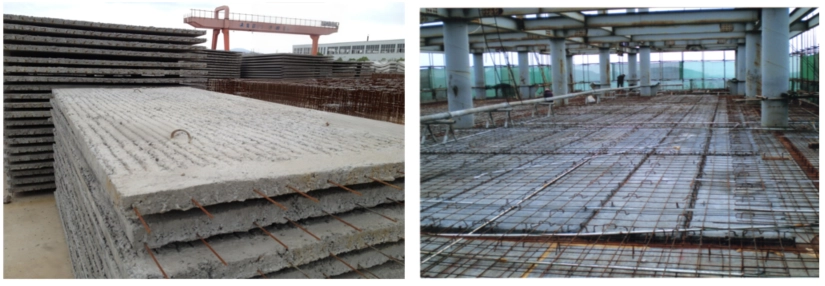

1. 平板

最简单的预应力叠合板形式：在 50~60mm 的预制底板上再浇筑叠合层。详见 06SG439-1《预应力混凝土叠合板（50mm、60mm实心底板）》

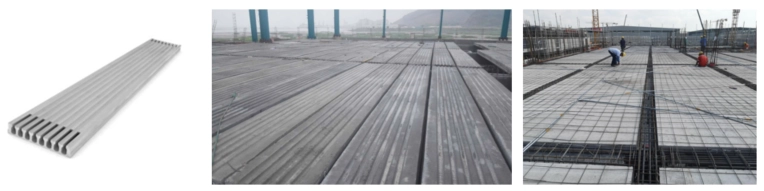

2. SPD板

在预应力空心板板面进行粗糙面处理后，再在板面浇筑细石混凝土叠合层，使其与下部预应力空心板粘结成整体，共同受力。详见 24G408-1《预应力混凝土空心板 CSP 板》。

这种类型与平板形式类似，都存在完成后的结构楼板较厚的问题。

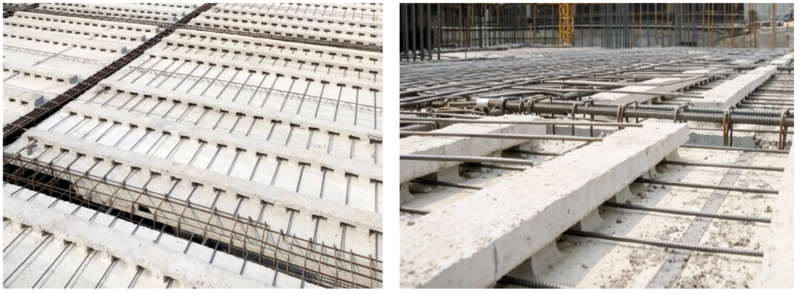

3. 带肋底板

由实心平板与设有预留孔洞的板肋组成，经预制后作为混凝土叠合楼板的底板使用。详见 JGJ/T 258 - 2011《预制带肋底板混凝土叠合楼板技术规程》。

增加板肋后，预制底板刚度提高，可减薄底板厚度。后续一系列升级产品基本都围绕这一目标展开，预制的越少，现浇的越多。

二、市场升级的产品

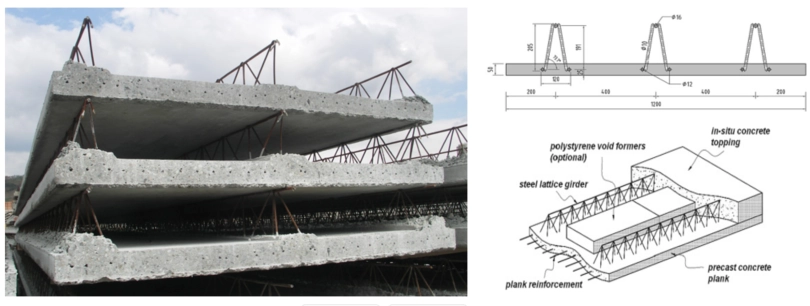

4. 钢筋桁架板

钢筋桁架预应力混凝土叠合板：由普通三角钢筋桁架与预应力混凝土预制层组合而成的楼板产品。目前没有专门的规范图集，可结合 T/CECS 715-2020《钢筋桁架混凝土叠合板应用技术规程》和 JGJ 369-2016《预应力混凝土结构设计规范》进行了解。

两个部件的工业化程度都很高，组合效率也高，但需要平衡楼板用钢量，才能体现经济性。这种类型的技术含量较低，关键在生产质量。

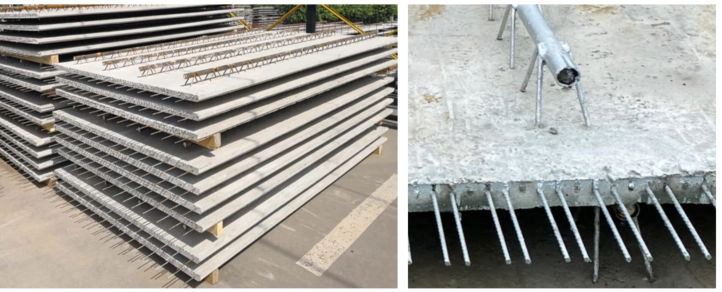

5. PK3板

钢管桁架预应力混凝土预制底板：由灌浆钢管桁架与预应力混凝土底板组合形成。

灌浆钢管桁架由灌浆钢管（钢管内注入高强砂浆）与两侧腹杆钢筋焊接而成。详见 L22ZG401《预应力混凝土钢管桁架叠合板》。

当桁架间距较大时，灌浆钢管可增强预制板整体刚度，替代以往的混凝土肋，降低加工难度，并较好实现工业化生产；同时也使预制板底可做得更薄，最薄可达35mm。

预制层减薄后，现浇层相应增加，使该类型叠合板的应用范围更广。

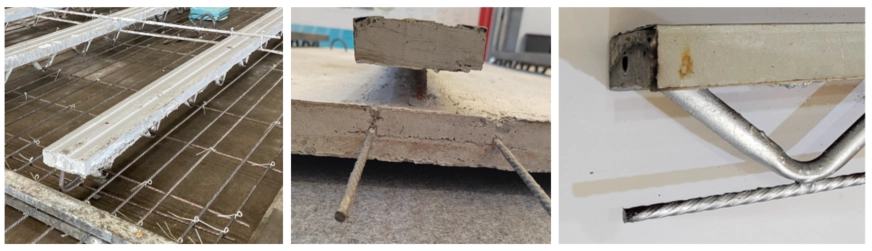

6. PH板

钢管腹杆桁架预应力混凝土预制底板：由预应力底板、混凝土肋和钢管腹杆桁架组成。

其中，钢管腹杆桁架由钢管腹杆、钢筋上弦和钢筋下弦组成。详见 25CG63《钢管腹杆桁架预应力混凝土叠合板（35mm、40mm预制底板）》

预制底板厚度减薄后，后续技术发展更着重于免支撑跨度。因为在装配率计算中，无支撑时计算的预制装配率会更高。因此，上部肋的材料、尺寸，以及位置与高度，成为最重要的研究参数。

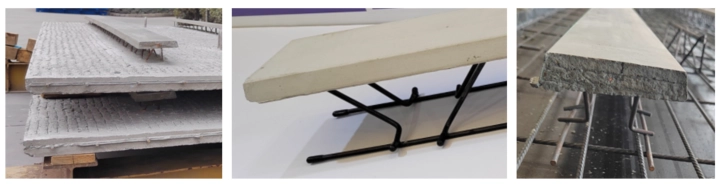

7. TY板

超高性能混凝土肋预制板：由混凝土底板和超高性能混凝土组合肋组成，底板内部配置受力钢筋，简称 UHPC 肋预制板。按照这种说法，PH 板也算是相似技术，区别在于腹杆构造。具体到产品形式有 TF 板和 TY 板，详见 T/CECS 1538-2024《超高性能混凝土肋装配式楼板应用技术规程》。

腹杆采用钢筋桁架，自动化焊接的工业化效率会更高。

三、市场拓展的产品

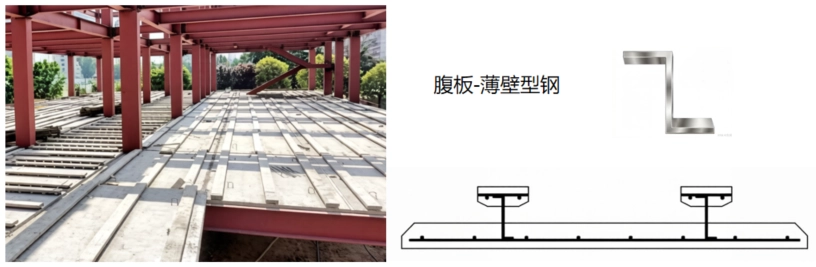

8. 钢肋板

钢肋预应力混凝土叠合板：由预应力混凝土薄板、钢肋和预制混凝土上翼缘组成。

其中，钢肋为薄壁型钢，用于将混凝土上翼缘与预应力混凝土薄板连接成整体。详见 T/CECS 1289-2023《钢肋预应力混凝土叠合板技术规程》。

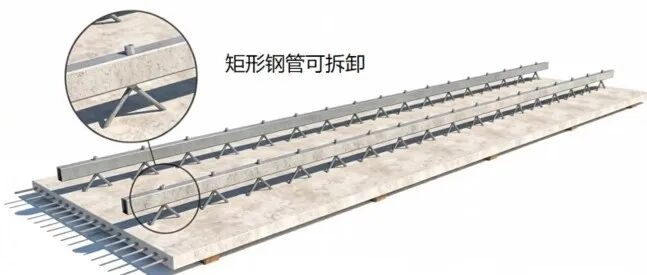

9. 可拆卸矩形钢管桁架板

这是一种新型预应力混凝土复合楼板（简称 CDB 复合楼板）。该楼板采用可拆卸、可重复使用的矩形钢管桁架作为临时支撑结构，通过优化底板力学性能与支撑体系，在保证承载力的同时减少 24% 钢材用量，并实现最大 9 米支撑跨度，从而显著降低建筑成本。详见《Static Bending Mechanical Properties of Prestressed Concrete Composite Slab with Removable Rectangular Steel-Tube Lattice Girders》

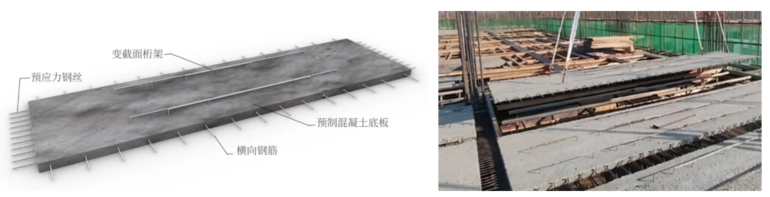

10. 变截面桁架板

变截面桁架预应力混凝土预制板：由预制底板与不同长度的桁架钢筋组合形成变截面桁架，属于单向预应力、双向受力的叠合板。详见《变截面桁架预应力混凝土叠合板试验研究》

小结

从预应力混凝土叠合板的技术发展路径看，预制装配率相关政策的影响因素占比是不小的，同时楼板的成本也是愈发关键。预制叠合板产品追求的目标也越来越趋于一致：预制层更薄、板块更大、施工支撑更少。

回头看、往前看，哪类技术的产品生命周期会更长呢？

大家有用过哪些叠合板产品？对这些产品又怎么看呢？
